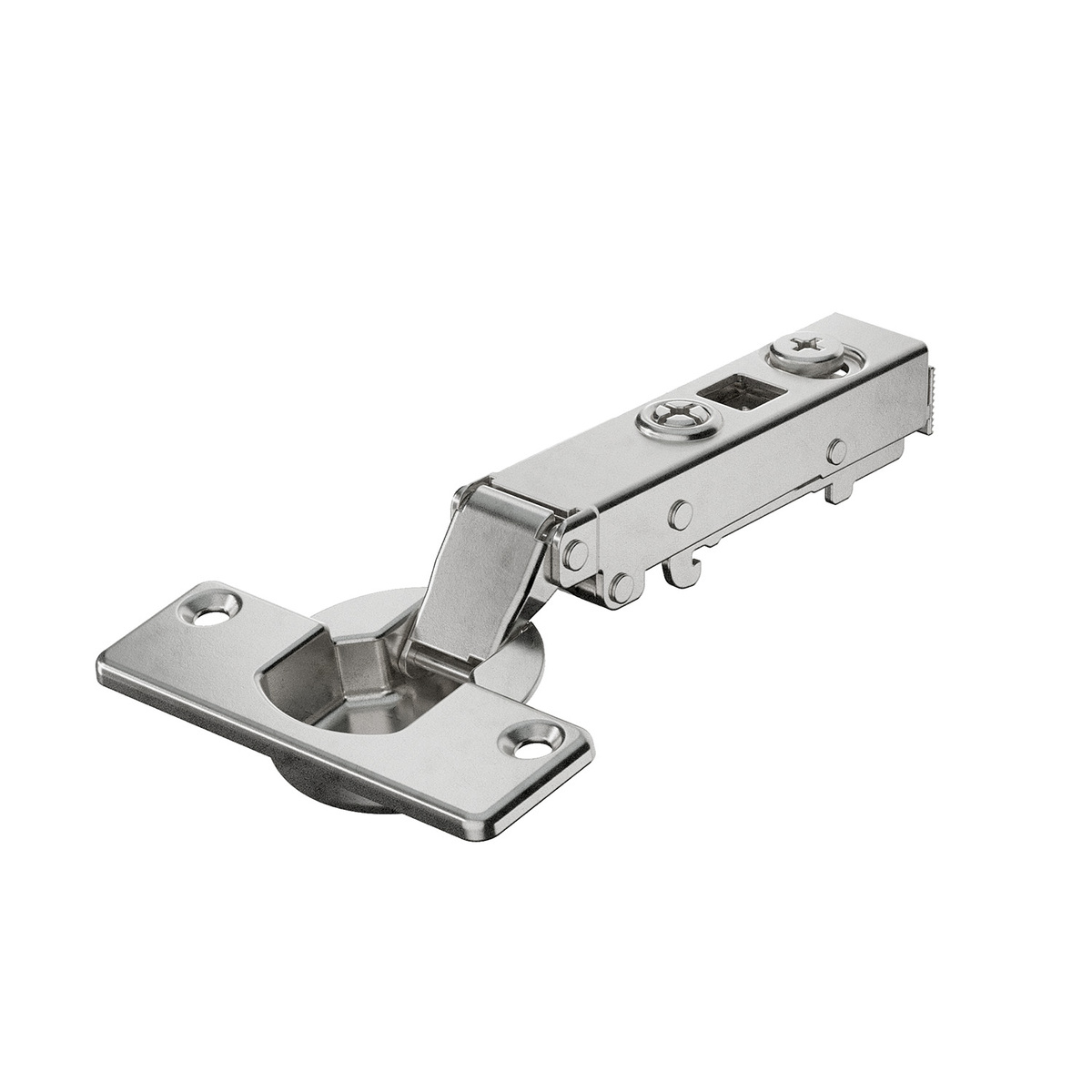

Петля серии Veosys предназначена для монтажа накладной навески тонких дверей из древесных материалов, HPL и твердых поверхностей толщиной от 12 до 22 мм. Изделие выполнено из нержавеющей стали и оснащено встроенным демпфером Silent System для плавного закрывания. Крепление осуществляется под прикручивание с использованием карты сверления TH 52 x 5,5 мм. Диаметр чашки составляет 35 мм, глубина — 10 мм, база петли — 11,5 мм. Предусмотрена встроенная регулировка наложения в диапазоне +/- 2,5 мм и по глубине: + 2 мм / - 1,5 мм. Угол открывания составляет 100°, конструкция рассчитана на угол 90°. Характеристики: • Предназначена для тонких дверей толщиной 12–22 мм из древесины, HPL и твердых материалов. • Накладная навеска с встроенным демпфером Silent System и углом открывания 100°. • Чашка TH42 диаметром 35 мм и глубиной 10 мм, база 11,5 мм, карта сверления TH 52 x 5,5 мм. • Регулировка наложения +/- 2,5 мм и глубины + 2 мм / - 1,5 мм. Материал: нержавеющая сталь. Перед заказом: • Проверьте толщину двери (12–22 мм) и наличие места под чашку D35 до заказа. • Убедитесь, что карта сверления TH 52 x 5,5 мм соответствует вашей схеме монтажа.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9325749
- Вариант навески двери
- накладная навеска
- Тип монтажа
- под прикручивание
- Карта сверления
- TH 52 x 5,5 мм
- Вариант
- конструкция под 90°
- Тип двери
- тонкая дверь тонкая дверь из материала на основе древесины тонкая дверь из твердого материала, hpl и т.д.
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Угол открывания
- 100 °
- Мин. толщина двери
- 12 мм
- Макс. толщина двери
- 22 мм
- База
- 11,5 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 10 мм
- Крепежное отверстие
- -
- Встроенная регулировка наложения
- +/- 2,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9325749. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
