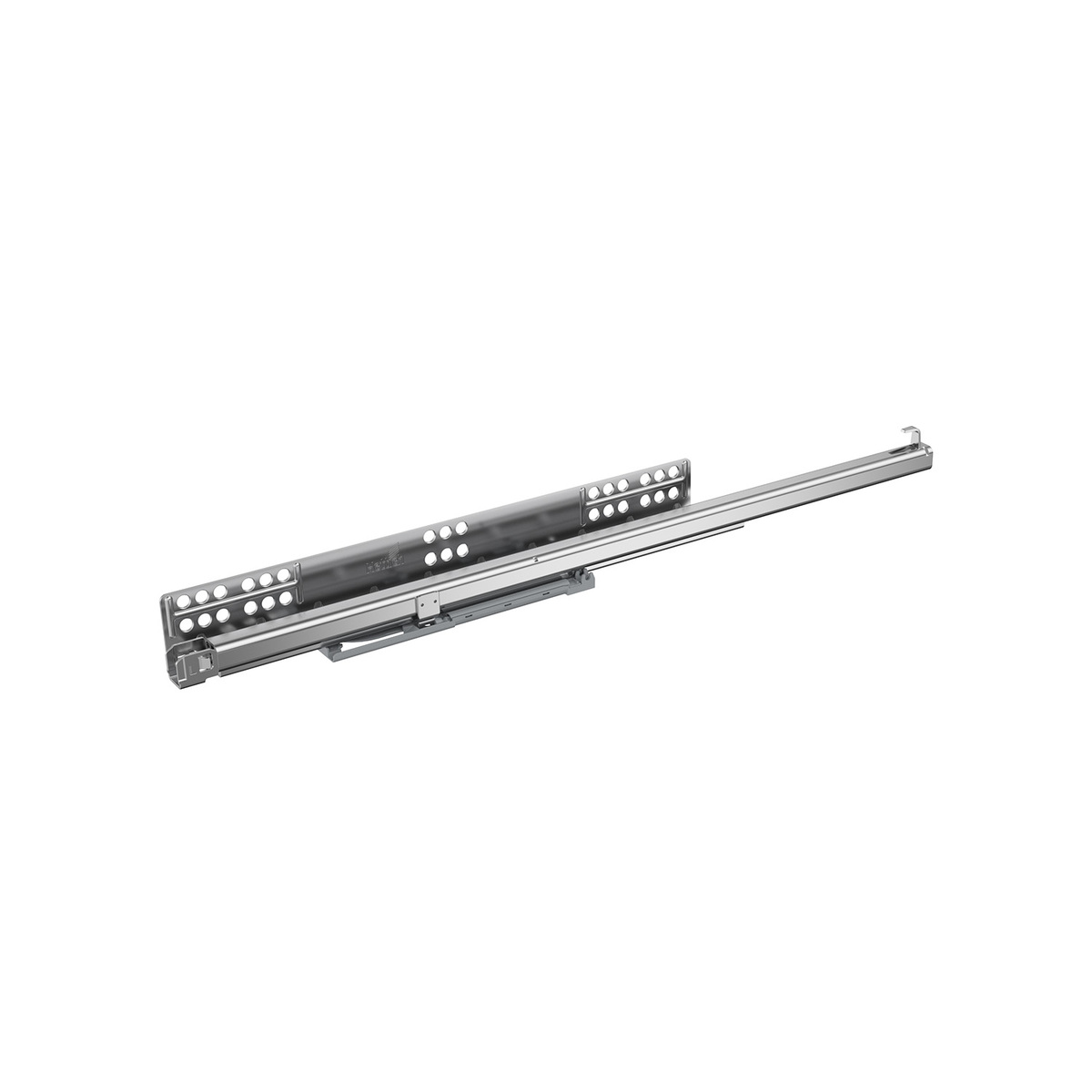

Скрытая направляющая серии Quadro 25 YOU с частичным выдвижением и функцией Push to open. Надвижной монтаж, левая сторона установки. Номинальная длина 350 мм, нагрузочная способность 22 кг. Упаковка содержит 20 штук. Характеристики: • Частичное выдвижение, механизм Push to open • Длина 350 мм, длина ящика SKL 340 мм • Нагрузочная способность 22 кг • Упаковка: 20 штук Перед заказом: • Проверьте толщину боковины корпуса: должна быть не более 16 мм (EB 21) • Убедитесь, что глубина корпуса не меньше 353 мм (KT)
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9319418
- Длина ящика SKL
- 340 mm
- Нагрузочная способность, кг
- 22 кг
- Расстояние между отверстиями b1
- 192 мм
- Номинальная длина
- 350 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
- Тип открывания/закрывания
- Push to open
- Класс нагрузки
- S (25 кг)
- Тип монтажа
- надвижной монтаж
- Минимальная глубина корпуса KT
- 353 мм
- Монтажная ширина (толщина боковины корпуса)
- EB 21 (толщина боковины корпуса ≤ 16мм)
- Компоненты
- направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9319418. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
