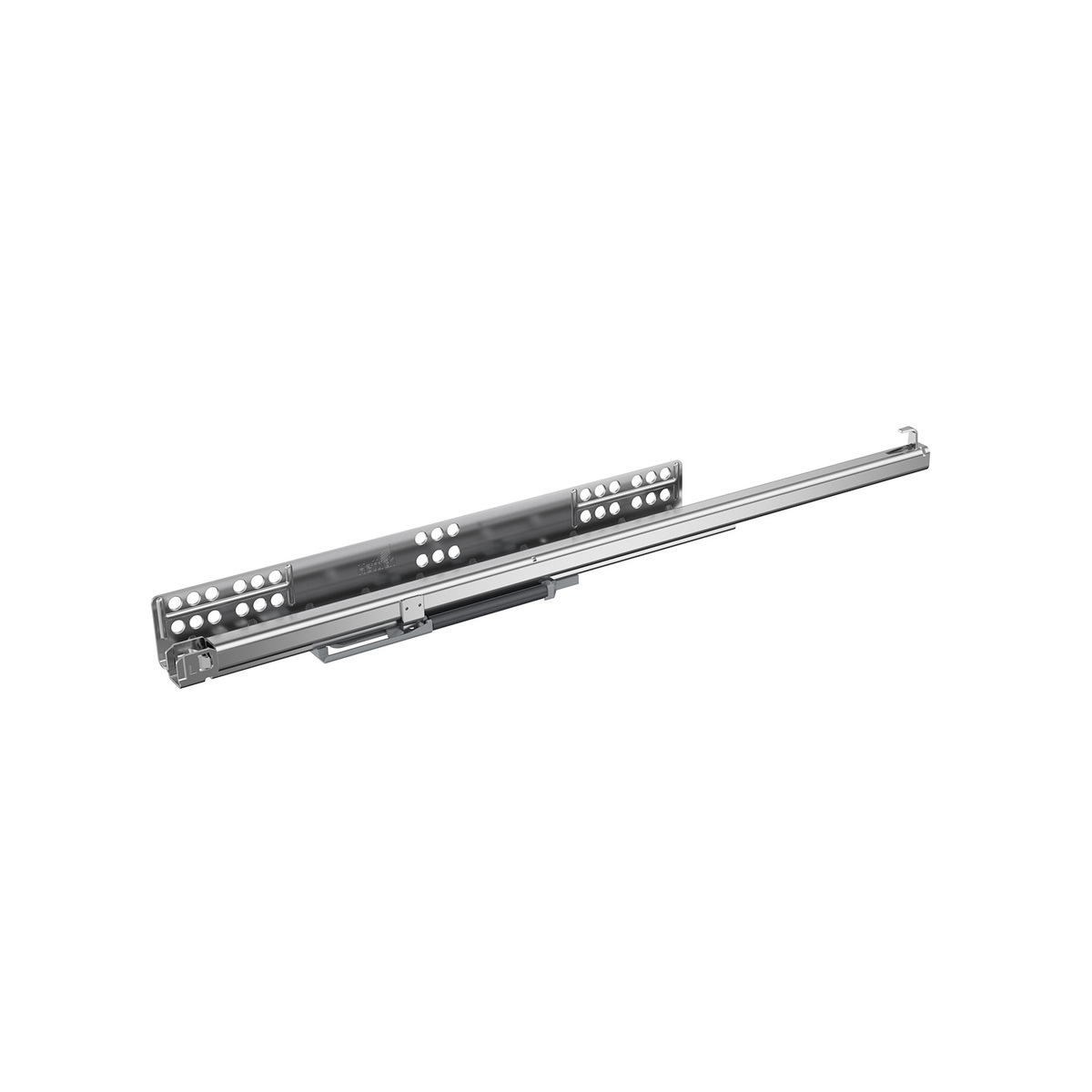

Направляющие Hettich Quadro серии YOU для ящиков с частичным выдвижением. Оснащены демпфером Silent System, который обеспечивает бесшумное и плавное закрывание. Класс нагрузки S допускает массу ящика до 25 кг. Монтаж надвижной, рассчитан на боковину корпуса толщиной до 16 мм (EB21). Номинальная длина изделия 550 мм при длине ящика SKL 540 мм. Минимальная глубина корпуса (KT) составляет 553 мм. Это левая направляющая. Характеристики: • Номинальная длина: 550 мм, длина ящика SKL: 540 мм. • Сторона монтажа: левая. • Нагрузка: 25 кг (класс S). • Тип: скрытые направляющие, частичное выдвижение. • Демпфер Silent System. Перед заказом: • Проверьте толщину боковины корпуса: для этого изделия она должна быть не более 16 мм. • Убедитесь, что глубина корпуса соответствует минимум 553 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318646
- Длина ящика SKL
- 540 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 256 мм
- Номинальная длина
- 550 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
- Тип открывания/закрывания
- демпфер Silent System
- Класс нагрузки
- S (25 кг)
- Тип монтажа
- надвижной монтаж
- Минимальная глубина корпуса KT
- 553 мм
- Монтажная ширина (толщина боковины корпуса)
- EB 21 (толщина боковины корпуса ≤ 16мм)
- Компоненты
- направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318646. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
