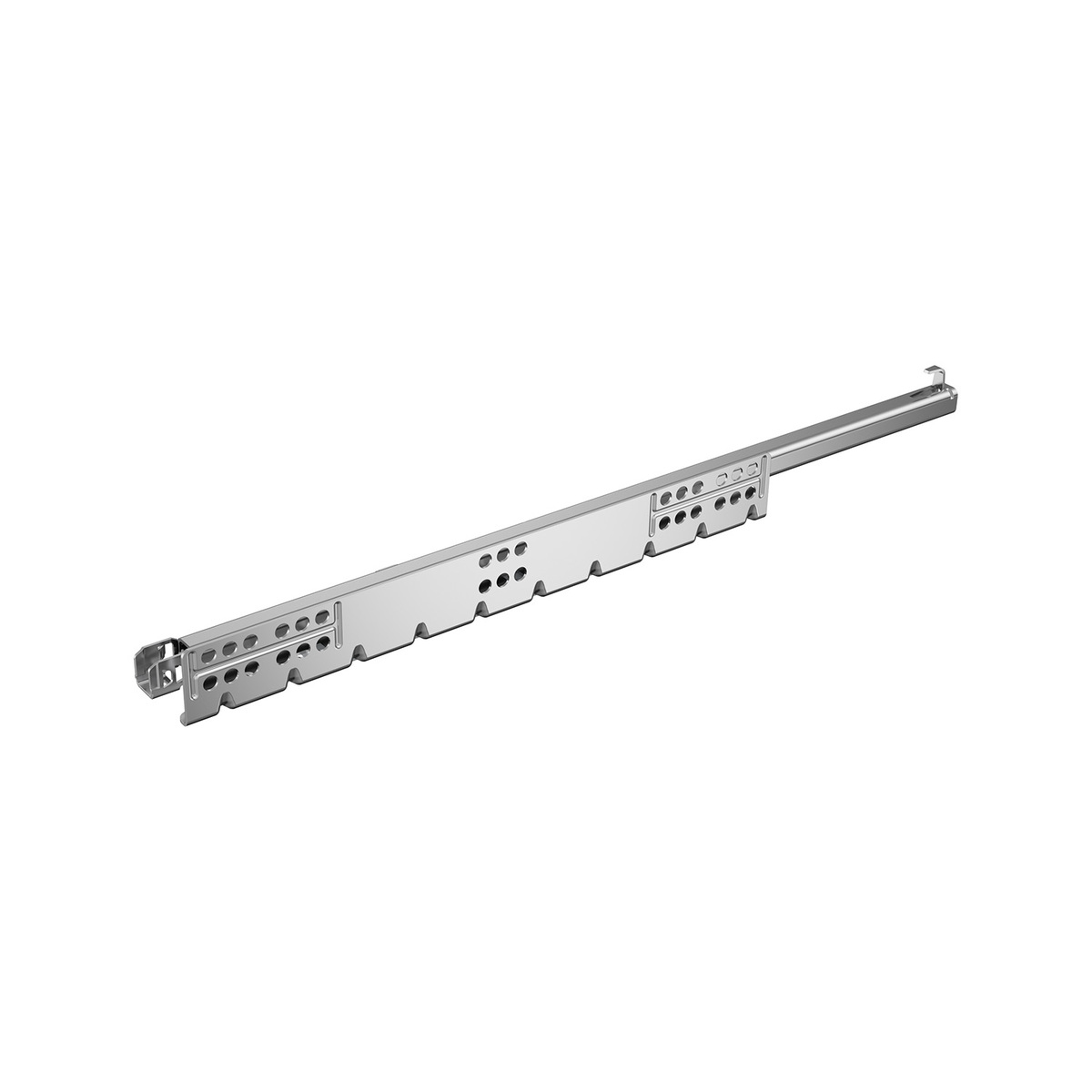

Продукция Hettich из серии Quadro, предназначенная для кухонной и корпусной мебели. Направляющие обеспечивают частичное выдвижение ящиков и оснащены интегрированным демпфером Silent System для плавного закрывания. Модель рассчитана на нагрузку до 25 кг (класс S). Монтаж выполняется надвижным способом при толщине боковины корпуса не более 16 мм (EB21). Номинальная длина составляет 500 мм, а минимальная глубина корпуса — 503 мм. В комплекте поставляется правая направляющая. Характеристики: • Номинальная длина: 500 мм, длина ящика SKL: 490 мм. • Класс нагрузки S: до 25 кг. • Сторона монтажа: правая. • Интегрированный демпфер Silent System. • Расстояние между отверстиями b1: 256 мм. Перед заказом: • Проверьте толщину боковины корпуса: для этого изделия она должна быть не более 16 мм. • Убедитесь, что глубина корпуса соответствует минимум 503 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318643
- Длина ящика SKL
- 490 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 256 мм
- Номинальная длина
- 500 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
- Тип открывания/закрывания
- демпфер Silent System
- Класс нагрузки
- S (25 кг)
- Тип монтажа
- надвижной монтаж
- Минимальная глубина корпуса KT
- 503 мм
- Монтажная ширина (толщина боковины корпуса)
- EB 21 (толщина боковины корпуса ≤ 16мм)
- Компоненты
- направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318643. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
