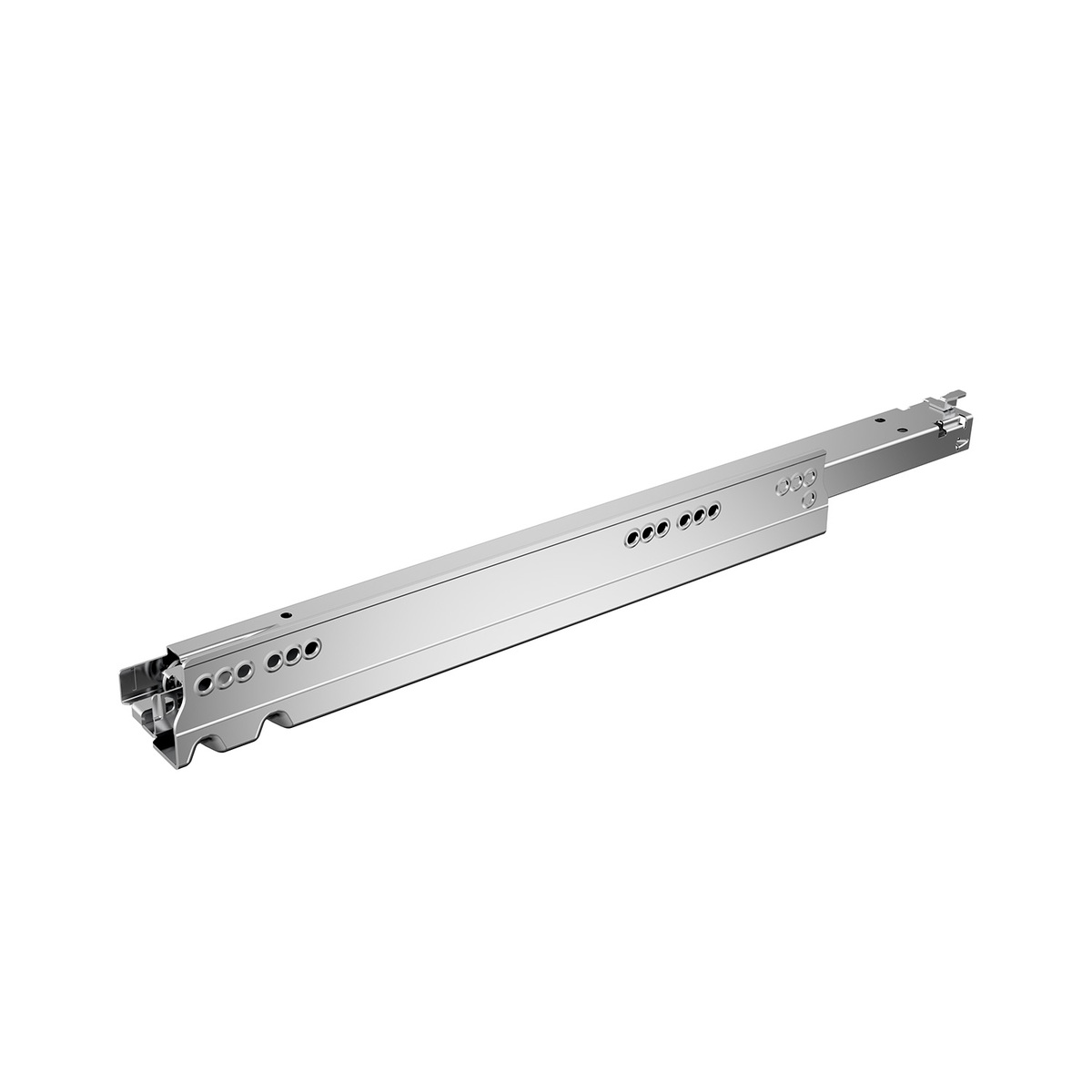

Направляющая Hettich Actro YOU обеспечивает полное выдвижение ящика. Конструкция включает демпфер Silent System для плавного закрытия. Класс нагрузки L рассчитан на нагрузку до 40 кг. Номинальная длина составляет 300 мм, минимальная монтажная глубина — 303 мм. Монтаж выполняется с правой стороны в корпуса с толщиной боковины до 16 мм (EB 21). Изделие изготовлено из стали. Характеристики: • Направляющие полного выдвижения • Демпфер Silent System • Класс нагрузки L (40 кг) • Номинальная длина 300 мм • Сторона монтажа: правый Перед заказом: • Проверьте толщину боковины корпуса: требуется EB 21 (не более 16 мм) • Убедитесь, что монтажная глубина корпуса составляет не менее 303 мм
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318172
- Класс нагрузки
- L (40 кг)
- Номинальная длина
- 300 мм
- Cторона монтажа
- правый
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Варианты
- компоненты
- Тип направляющей
- направляющие полного выдвижения
- Мин. монтажная глубина
- 303 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 21 (толщина боковины корпуса ≤ 16мм)
- Материал
- сталь
- Компоненты
- направляющие
- EAN
- 4023149326097
- Кол-во в упаковке
- 10 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318172. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
