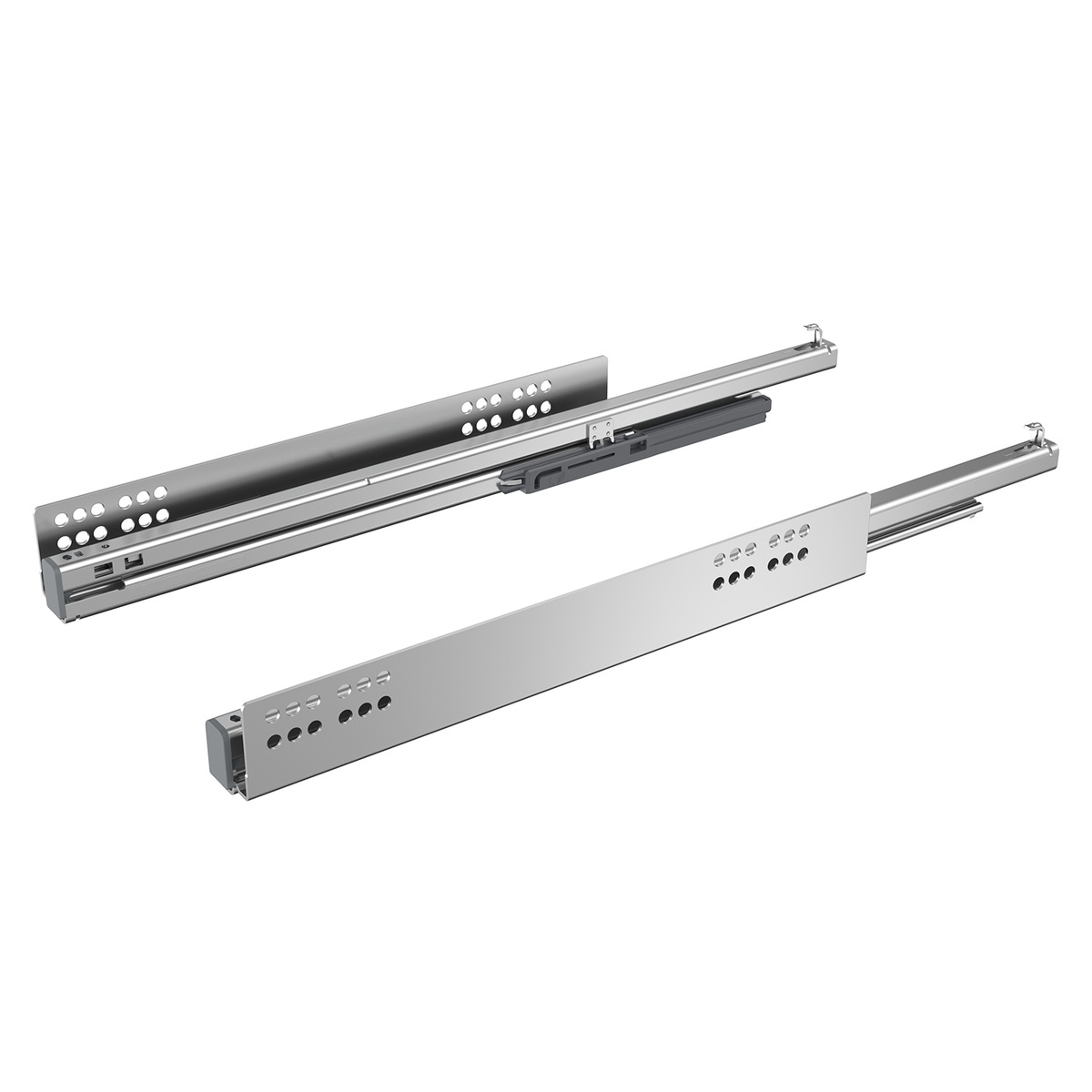

Направляющие Quadro V6+ 50 предназначены для мебельных ящиков серии InnoTech Atira. Обеспечивают плавный ход и полное выдвижение с встроенным демпфером Silent System. Изделие выполнено из стали, выдерживает нагрузку до 50 кг. Номинальная длина составляет 420 мм, монтажная ширина EB равна 10,5 мм. Характеристики: • Грузоподъёмность 50 кг, класс нагрузки 50 Kg • Скрытые направляющие с демпфером Silent System • Номинальная длина 420 мм, расстояние между отверстиями 224 мм • Монтаж слева или справа, материал — сталь Перед заказом: • Проверьте толщину боковой стенки корпуса: для EB 10,5 требуется 18 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9307633
- Нагрузочная способность, кг
- 50 кг
- Монтажная ширина EB
- 10,5
- Расстояние между отверстиями (мин)
- 224 мм
- Расстояние между отверстиями b1
- 224 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 10,5 (толщина боковины корпуса 18 мм)
- Номинальная длина
- 420 мм
- Cторона монтажа
- левая и правая
- Класс нагрузки
- 50 Kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- демпфер Silent System
- Компоненты
- направляющие
- Варианты
- компоненты
- Материал
- сталь
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9307633. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
