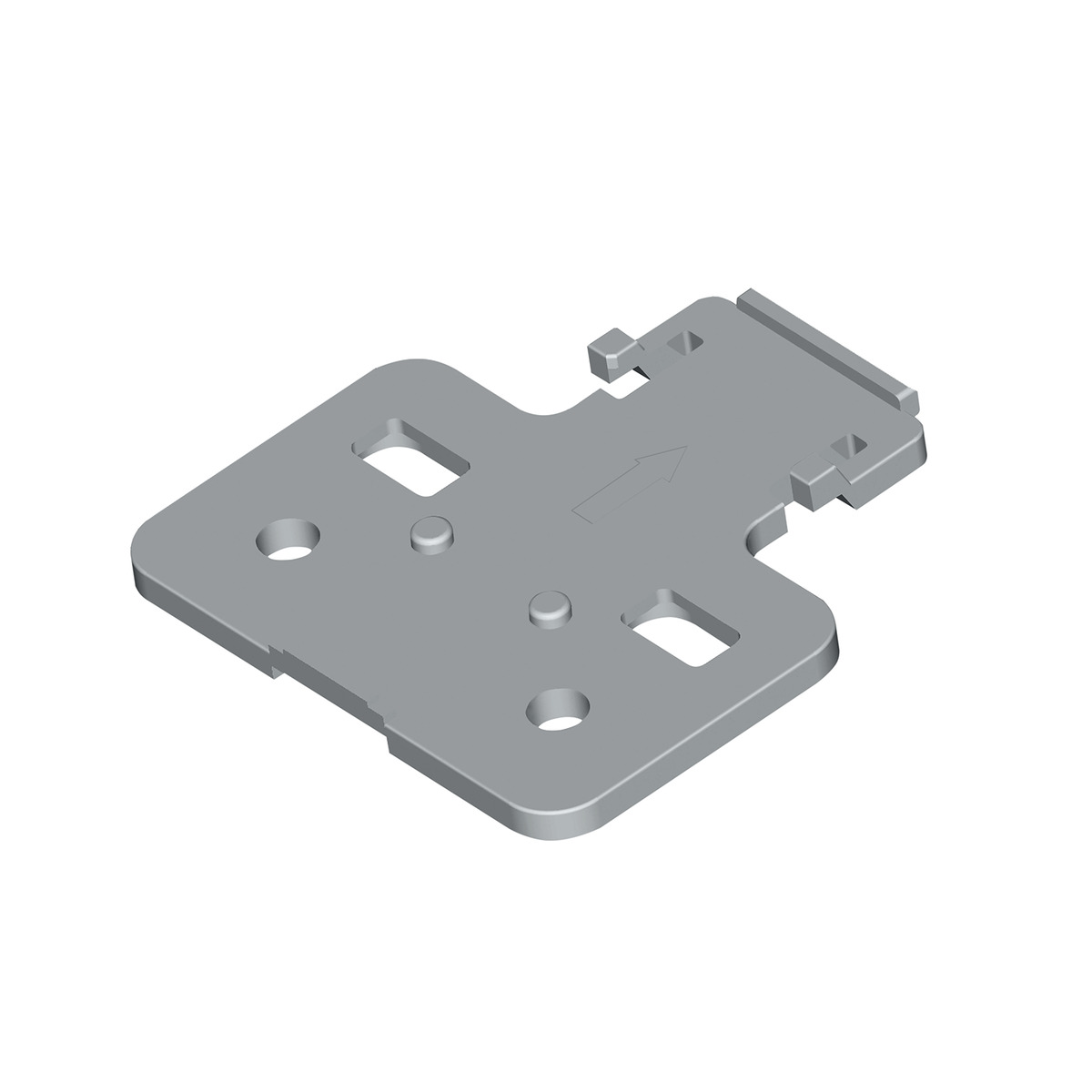

Деталь каталожного номера 9289695 представляет собой параллельный адаптер монтажных планок серии Veosys. Изделие выполнено из пластика и окрашено в серый цвет. Тип монтажа и установки монтажных планок указан как под прикручивание. Входные данные указывают дистанцию в 3 мм. Производитель — Hettich. Товар относится к категории фурнитура. Характеристики: • Серия: Veosys • Материал: пластик • Цвет поверхности: серый • Дистанция: 3 мм • Кол-во в упаковке: 50 шт. Перед заказом: • Проверьте дистанцию 3 мм и тип монтажа под прикручивание перед заказом.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9289695
- Тип монтажа
- под прикручивание
- Дистанция
- 3 мм
- Тип установки монтажных планок
- под прикручивание
- Тип Принадлежности
- Параллельный адаптер
- Поверхность
- серый
- EAN
- 4023149290084
- Кол-во в упаковке
- 50 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9289695. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
