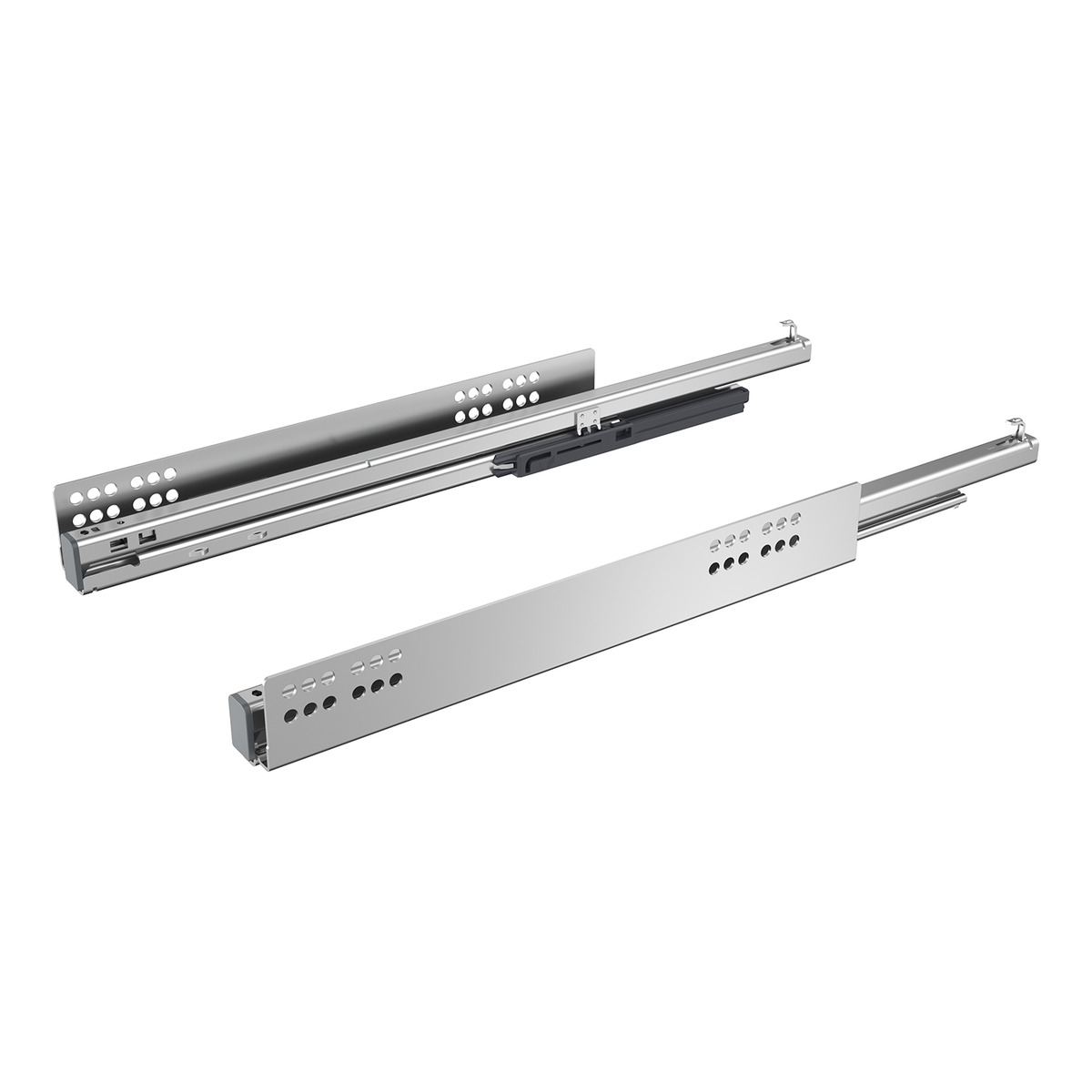

Комплект стальных направляющих полного выдвижения для скрытых ящиков. Предназначен для системы InnoTech Atira с механизмом открывания Push to open Silent. Нагрузочная способность составляет 50 кг. Монтаж выполняется на корпусах с толщиной боковины 18 мм (EB 10,5). Номинальная длина 420 мм. Варианты комплектации: левая и правая стороны монтажа. Характеристики: • Нагрузка 50 кг, материал сталь. • Полное выдвижение, скрытый монтаж. • Механизм Push to open Silent. • Номинальная длина 420 мм, EB 10,5. Перед заказом: • Проверьте толщину боковины корпуса: должна быть 18 мм для EB 10,5. • Убедитесь, что нагрузка на ящик не превышает 50 кг.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9243760
- Нагрузочная способность, кг
- 50 кг
- Монтажная ширина EB
- 10,5
- Расстояние между отверстиями b1
- 224 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 10,5 (толщина боковины корпуса 18 мм)
- Номинальная длина
- 420 мм
- Cторона монтажа
- левая и правая
- Класс нагрузки
- 50 Kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open Silent
- Компоненты
- направляющие
- Варианты
- компоненты
- Материал
- сталь
- Вариант
- левая / правая
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9243760. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
