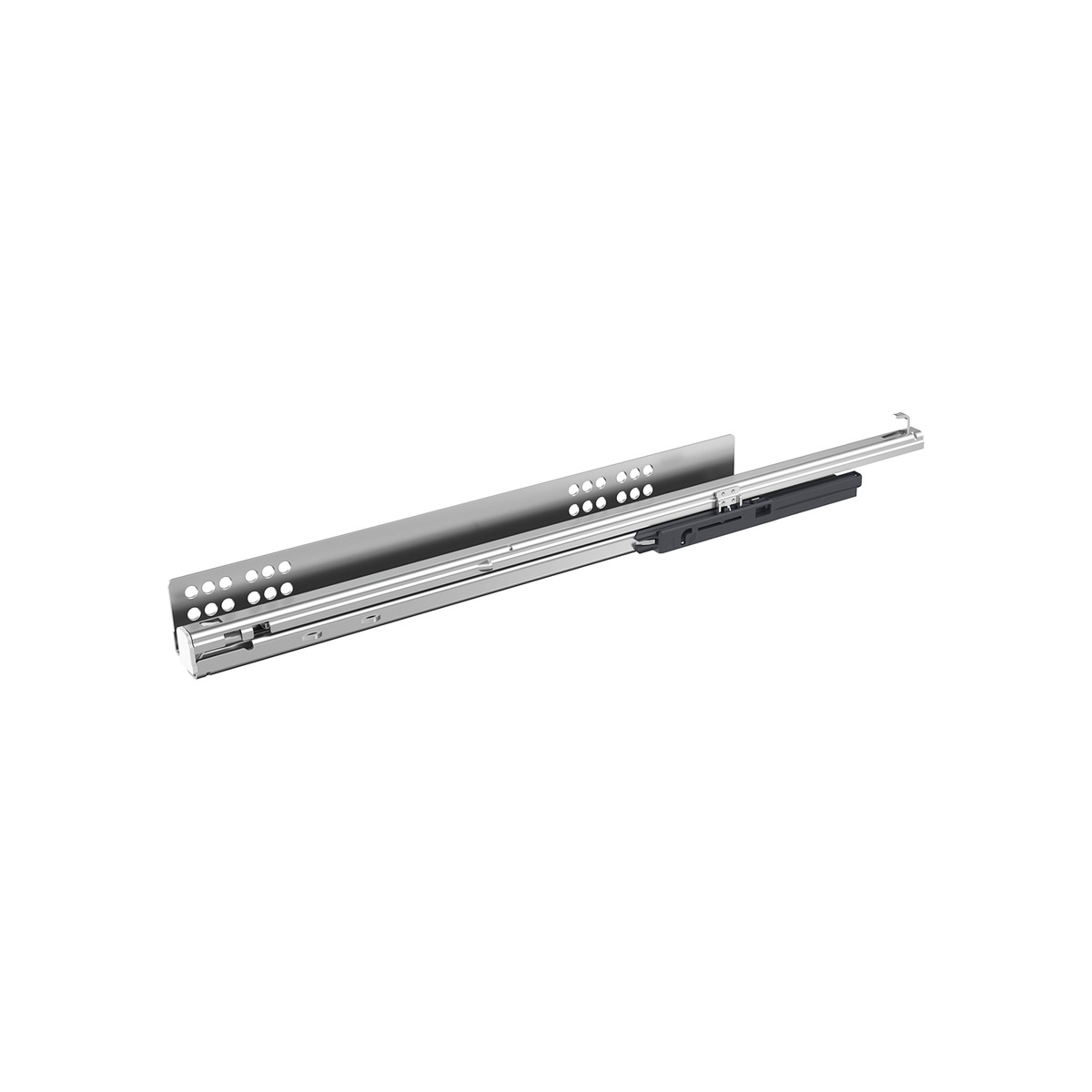

Выдвижная система скрытого типа полного выдвижения для ящиков серии InnoTech Atira. Конструкция рассчитана на работу с механизмом Push to open Silent. Материал изготовления — сталь. Нагрузочная способность составляет 10 кг. Предназначена для монтажа с левой стороны. Номинальная длина 350 мм, монтажная ширина EB 12,5. Характеристики: • Полное выдвижение с механизмом Push to open Silent • Нагрузочная способность: 10 кг • Материал: сталь • Сторона монтажа: левая, EB 12,5 Перед заказом: • Проверьте толщину боковой стенки корпуса (16 мм) перед заказом • Уточните расстояние между отверстиями b1 (160 мм) для сверления
Где используется
Системы ящиков, внутренние ящики и проектная мебель.
Что проверить
Высоту H, номинальную длину NL, сторону и цвет — они должны совпадать с выбранной конфигурацией.
Что докупить
Направляющие, крепления фасада и механизмы открывания подбирайте только в выбранной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9243713
- Нагрузочная способность, кг
- 10 кг
- Монтажная ширина EB
- 12,5
- Расстояние между отверстиями b1
- 160 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 12,5 (толщина боковины корпуса 16 мм)
- Номинальная длина
- 350 мм
- Cторона монтажа
- левый
- Класс нагрузки
- 10 kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open Silent
- Компоненты
- направляющие
- Варианты
- компоненты
- Материал
- сталь
- EAN
- 4023149723957
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9243713. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Диапазоны систем ящиков
- 01Максимальная нагрузка
- 02Полное или частичное выдвижение
- 03Стандартная или тонкая боковина
- 04Проверка исполнения в каталоге
| Система | Нагрузка | Длина | Высота боковины |
|---|---|---|---|
| InnoTech Atira | до 50 кг | 260-620 мм | 54-176 мм |
| ArciTech | до 70 кг | 270-650 мм | 78-251 мм |
| AvanTech YOU | до 70 кг | 270-650 мм | 77-251 мм |
| InnoTech Atira, повышенная коррозионная стойкость | 40 кг | 470-520 мм | 54-176 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
