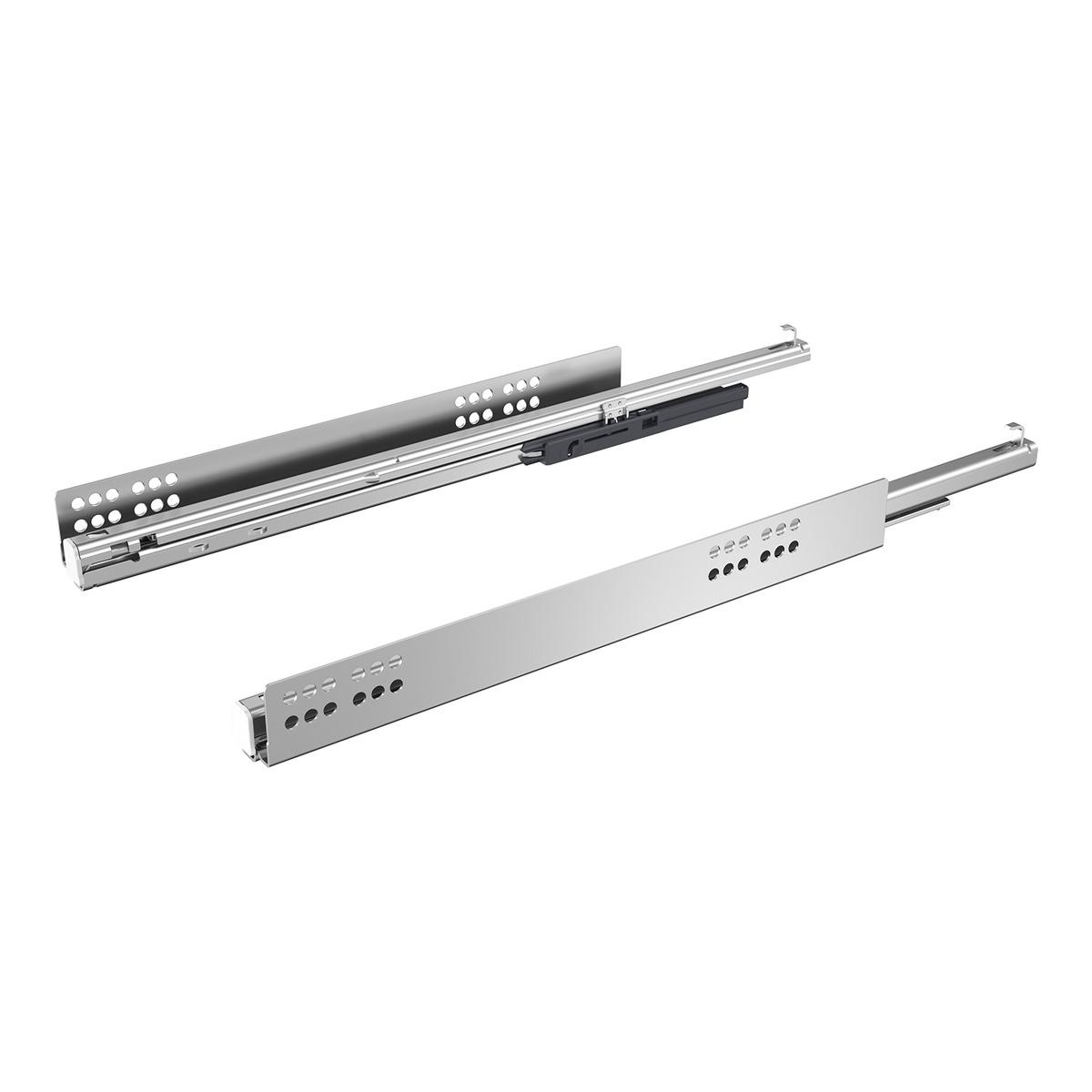

Комплект направляющих Quadro V6 30 от Hettich для ящиков InnoTech Atira. Система полного выдвижения с механизмом открывания Push to open Silent обеспечивает плавное и бесшумное использование. Конструкция рассчитана на нагрузку до 30 кг и выполнена из стали. Монтаж выполняется на корпусе с толщиной боковых стенок 18 мм и монтажной шириной EB 10,5. Номинальная длина направляющих составляет 420 мм, расстояние между отверстиями b1 равно 224 мм. Комплект подходит для установки слева и справа, в упаковке 1 шт. Характеристики: • Нагрузочная способность: 30 кг • Монтажная ширина EB: 10,5 (толщина стенки 18 мм) • Номинальная длина: 420 мм • Тип выдвижения: полное, скрытые направляющие Перед заказом: • Уточните, что толщина боковой стенки корпуса составляет 18 мм и монтажная ширина EB 10,5. • Проверьте, что расстояние между отверстиями b1 в вашем корпусе соответствует 224 мм.
Где используется
Системы ящиков, внутренние ящики и проектная мебель.
Что проверить
Высоту H, номинальную длину NL, сторону и цвет — они должны совпадать с выбранной конфигурацией.
Что докупить
Направляющие, крепления фасада и механизмы открывания подбирайте только в выбранной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9243700
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 10,5
- Расстояние между отверстиями b1
- 224 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 10,5 (толщина боковины корпуса 18 мм)
- Номинальная длина
- 420 мм
- Cторона монтажа
- левая и правая
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open Silent
- Компоненты
- направляющие
- Варианты
- компоненты
- Материал
- сталь
- Вариант
- левая / правая
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9243700. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Диапазоны систем ящиков
- 01Максимальная нагрузка
- 02Полное или частичное выдвижение
- 03Стандартная или тонкая боковина
- 04Проверка исполнения в каталоге
| Система | Нагрузка | Длина | Высота боковины |
|---|---|---|---|
| InnoTech Atira | до 50 кг | 260-620 мм | 54-176 мм |
| ArciTech | до 70 кг | 270-650 мм | 78-251 мм |
| AvanTech YOU | до 70 кг | 270-650 мм | 77-251 мм |
| InnoTech Atira, повышенная коррозионная стойкость | 40 кг | 470-520 мм | 54-176 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
