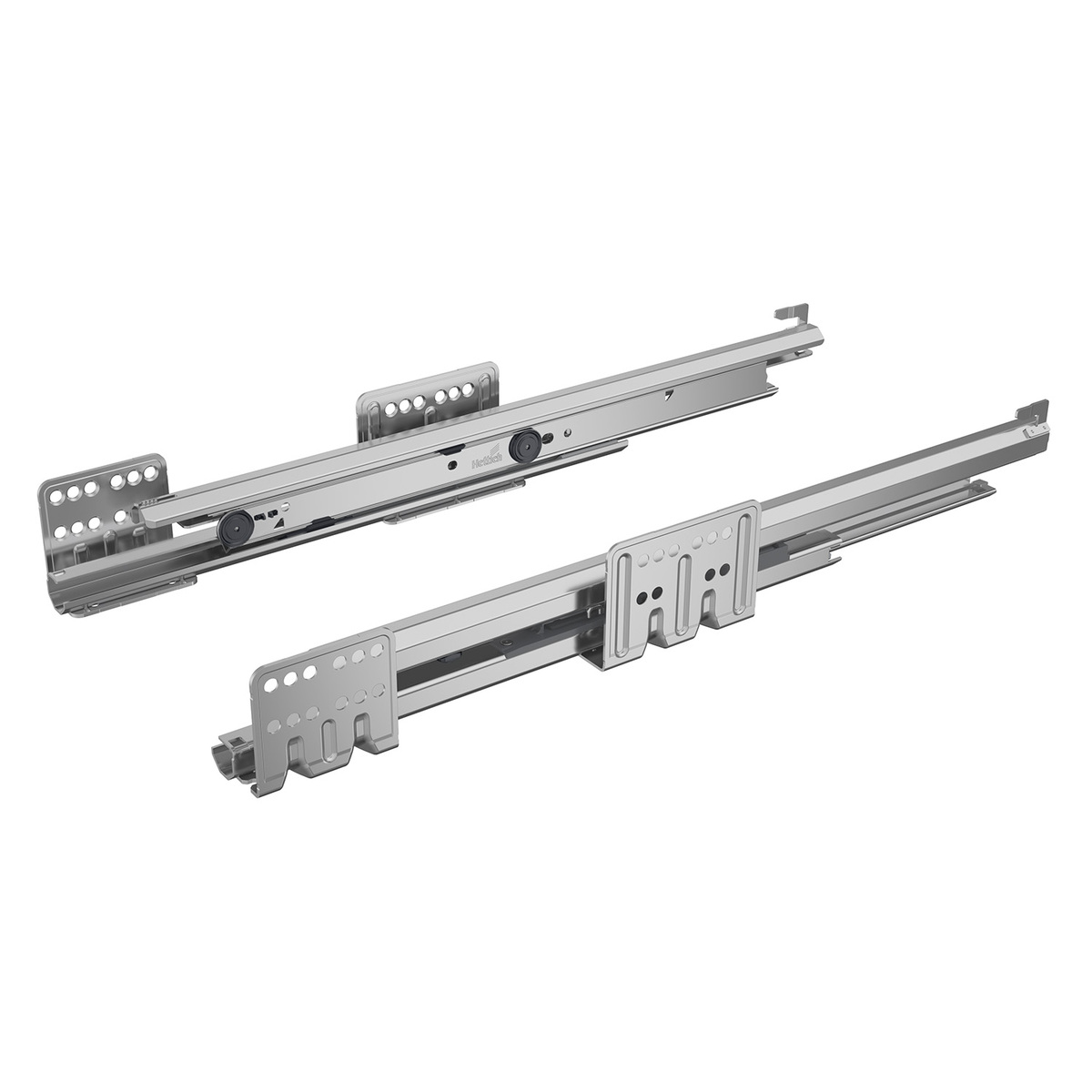

Скрытые направляющие полного выдвижения для ящиков с двойными боковинами. Номинальная длина 550 мм, мин. монтажная глубина 553 мм, монтажная ширина 18 мм (EB 13). Номинальная нагрузка 70 кг, класс XL. Расстояние между отверстиями b1 256 мм. Подходит для левостороннего и правостороннего монтажа. Характеристики: • Номинальная длина: 550 мм, мин. монтажная глубина: 553 мм. • Класс нагрузки XL, нагрузочная способность 70 кг. • Монтажная ширина 18 мм, расстояние между отверстиями b1 256 мм. • Тип ящика: с двойными боковинами, варианты: универсальные комплекты. Перед заказом: • Проверьте монтажную глубину корпуса (минимум 553 мм) и толщину боковин (18 мм) перед заказом.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9240899
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Монтажная ширина (толщина боковых стенок корпуса)
- толщина боковины корпуса 18 мм (монтажная ширина EB 13)
- Номинальная длина
- 550 мм
- Класс нагрузки
- XL
- Нагрузочная способность, кг
- 70 кг
- Расстояние между отверстиями b1
- 256 мм
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Мин. монтажная глубина
- 553 мм
- Cторона монтажа
- левая и правая
- Компоненты
- направляющие
- EAN
- 4023149112775
- Старый артикул продукта
- 9150431
- Кол-во в упаковке
- 1 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9240899. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
