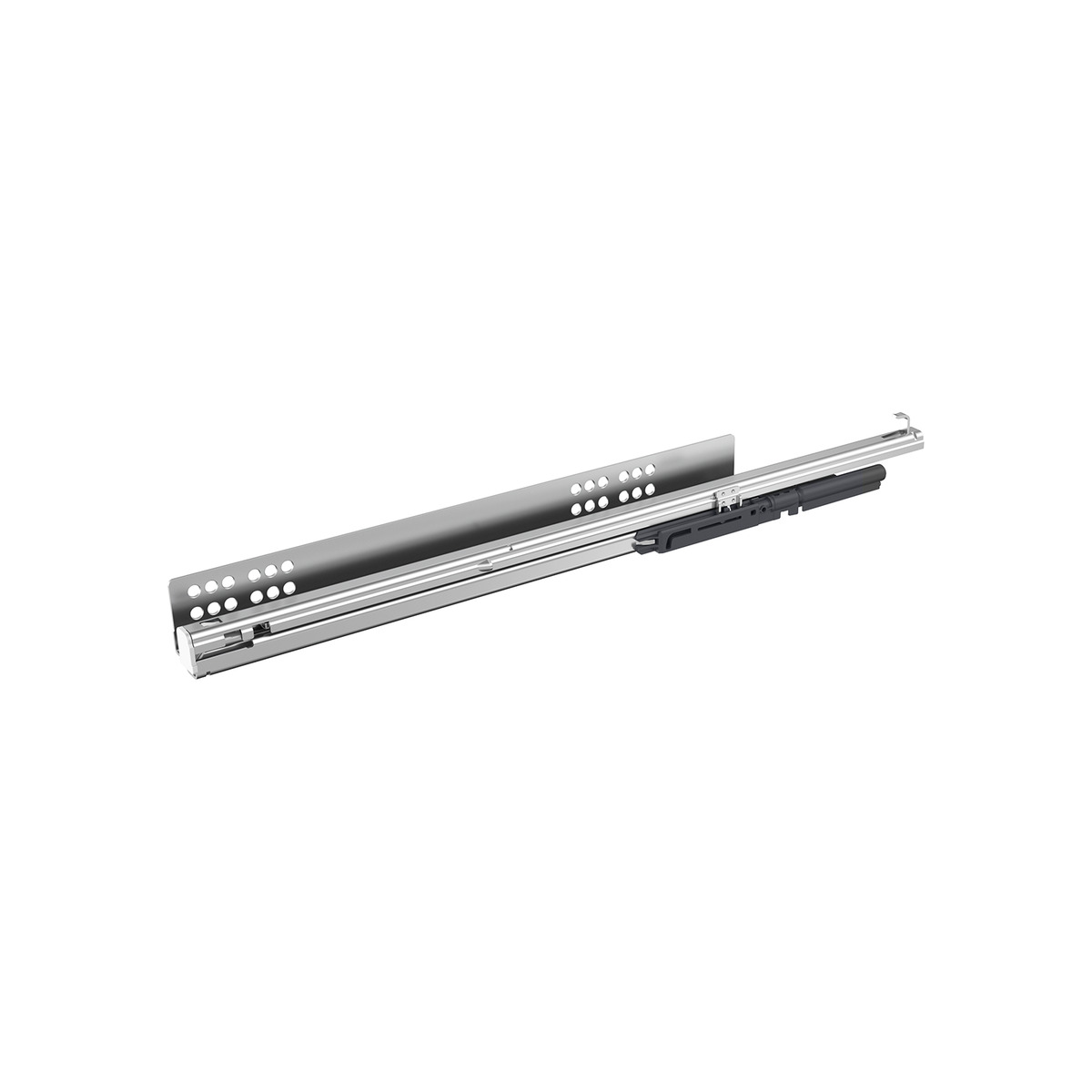

Компонент серии InnoTech Atira для скрытых ящиков. Работает в режиме полного выдвижения с демпфером Silent System. Монтажная ширина EB составляет 10,5 мм. Материал — сталь. Номинальная длина NL 300 мм, межотвороточное расстояние b1 равно 160 мм. Вариант монтажа — левый. В упаковке 20 шт. Характеристики: • Тип: скрытые направляющие полного выдвижения • Нагрузочная способность: 25 кг, класс нагрузки 30 кг • Параметры: EB 10,5 мм, NL 300 мм • Выполнена из стали, оснащена демпфером Silent System Перед заказом: • Проверьте соответствие длины ящика номинальной длине направляющей NL 300 мм.
Где используется
Системы ящиков, внутренние ящики и проектная мебель.
Что проверить
Высоту H, номинальную длину NL, сторону и цвет — они должны совпадать с выбранной конфигурацией.
Что докупить
Направляющие, крепления фасада и механизмы открывания подбирайте только в выбранной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9237603
- Нагрузочная способность, кг
- 25 кг
- Монтажная ширина EB
- 10,5
- Расстояние между отверстиями b1
- 160 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 10,5 (толщина боковины корпуса 18 мм)
- Номинальная длина
- 300 мм
- Cторона монтажа
- левый
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- демпфер Silent System
- Компоненты
- направляющие
- Варианты
- компоненты
- Материал
- сталь
- Вариант
- Левый
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9237603. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Диапазоны систем ящиков
- 01Максимальная нагрузка
- 02Полное или частичное выдвижение
- 03Стандартная или тонкая боковина
- 04Проверка исполнения в каталоге
| Система | Нагрузка | Длина | Высота боковины |
|---|---|---|---|
| InnoTech Atira | до 50 кг | 260-620 мм | 54-176 мм |
| ArciTech | до 70 кг | 270-650 мм | 78-251 мм |
| AvanTech YOU | до 70 кг | 270-650 мм | 77-251 мм |
| InnoTech Atira, повышенная коррозионная стойкость | 40 кг | 470-520 мм | 54-176 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
