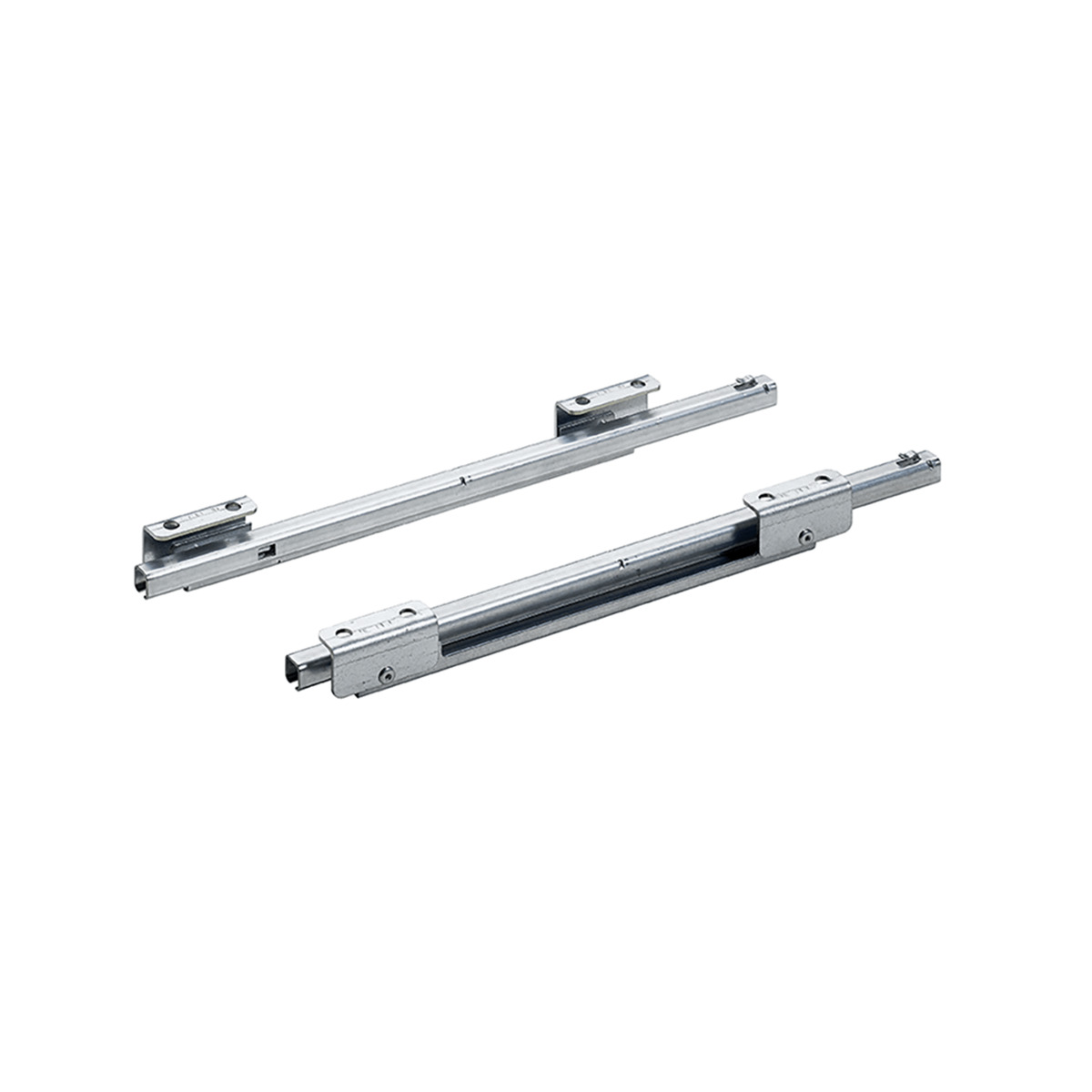

Комплект направляющих частично полного выдвижения серии Quadro 12. Система оборудована функцией плавного самозакрывания и монтируется под нижнюю панель мебельного корпуса. Рабочая нагрузка соответствует стандарту EN 15338 уровня 2 и составляет 6 килограммов. Материал изготовления – сталь. Монтажная ширина EB равна 398 мм, что определяет минимальную монтажную глубину. Характеристики: • Максимальная статическая нагрузка по стандарту EN 15338 (уровень 2): 6 кг. • Монтажная ширина (EB): 398 мм. Это же значение является минимальной глубиной. • Тележка изготовлена из стали, оснащена механизмом самозакрывания. • Подходит для установки как слева, так и справа в корпусе ящика. Перед заказом: • Убедитесь, что глубина боковины корпуса ящика не менее 398 мм (монтажная ширина EB).
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9156335
- Монтажная ширина EB
- 398
- Нагрузочная способность соответствует стандарту EN 15338, уровень 2
- 6 кг
- Тип открывания/закрывания
- функция самозакрывания
- Cторона монтажа
- левая и правая
- Нагрузочная способность, кг
- 6 кг
- Тип монтажа
- для установки под нижней панелью
- Тип направляющей
- направляющие частичного выдвижения
- Мин. монтажная глубина
- EB398 мм
- Расстояние между отверстиями
- -
- Материал
- сталь
- Компоненты
- направляющие
- EAN
- 4023149072956
- Кол-во в упаковке
- 1 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9156335. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
