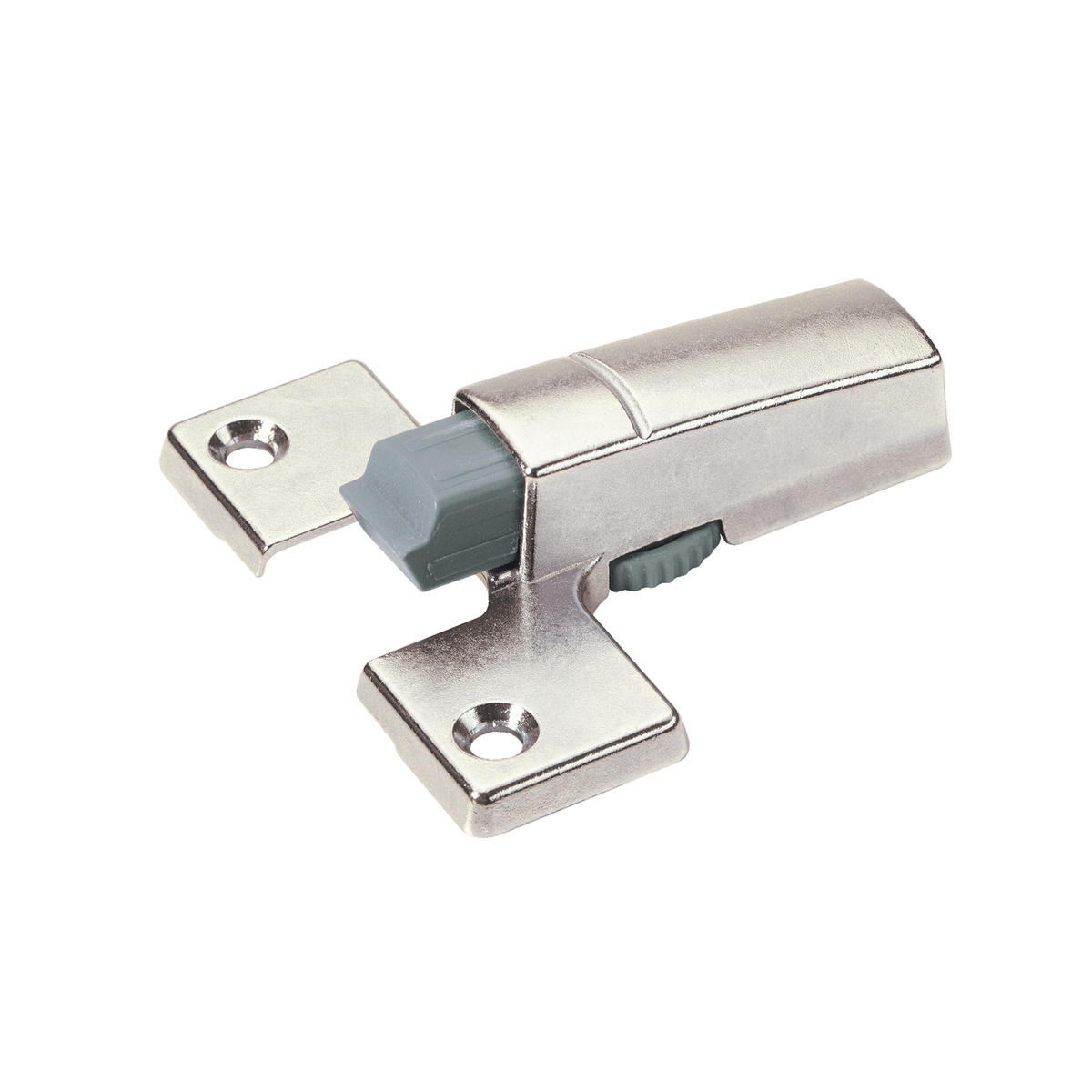

Демпфер Silent System предназначен для петель Intermat 9936. Установка осуществляется в чашку петли. Изделие изготовлено из цинкового литья и крепится под прикручивание. В упаковке содержится 50 штук. Характеристики: • Предназначен для петель Intermat 9936 • Материал: цинковое литье • Монтаж: в чашку петли, под прикручивание • Кол-во в упаковке: 50 шт. • Поддерживаемые варианты навески: накладная, вкладная, на среднюю стенку Перед заказом: • Проверьте тип чашки петли: поддерживаются TH 42, TH 43, TH 48 • Убедитесь, что вариант навески двери (накладная, вкладная или на среднюю стенку) соответствует модели
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9146514
- Для петель
- Intermat 9936
- Вариант навески двери
- накладная навеска навеска на среднюю стенку вкладная навеска
- Вариант чашки петли
- TH 42 TH 43 TH 48
- Тип монтажа
- под прикручивание
- EAN
- 4023149533990
- Кол-во в упаковке
- 50 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9146514. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
