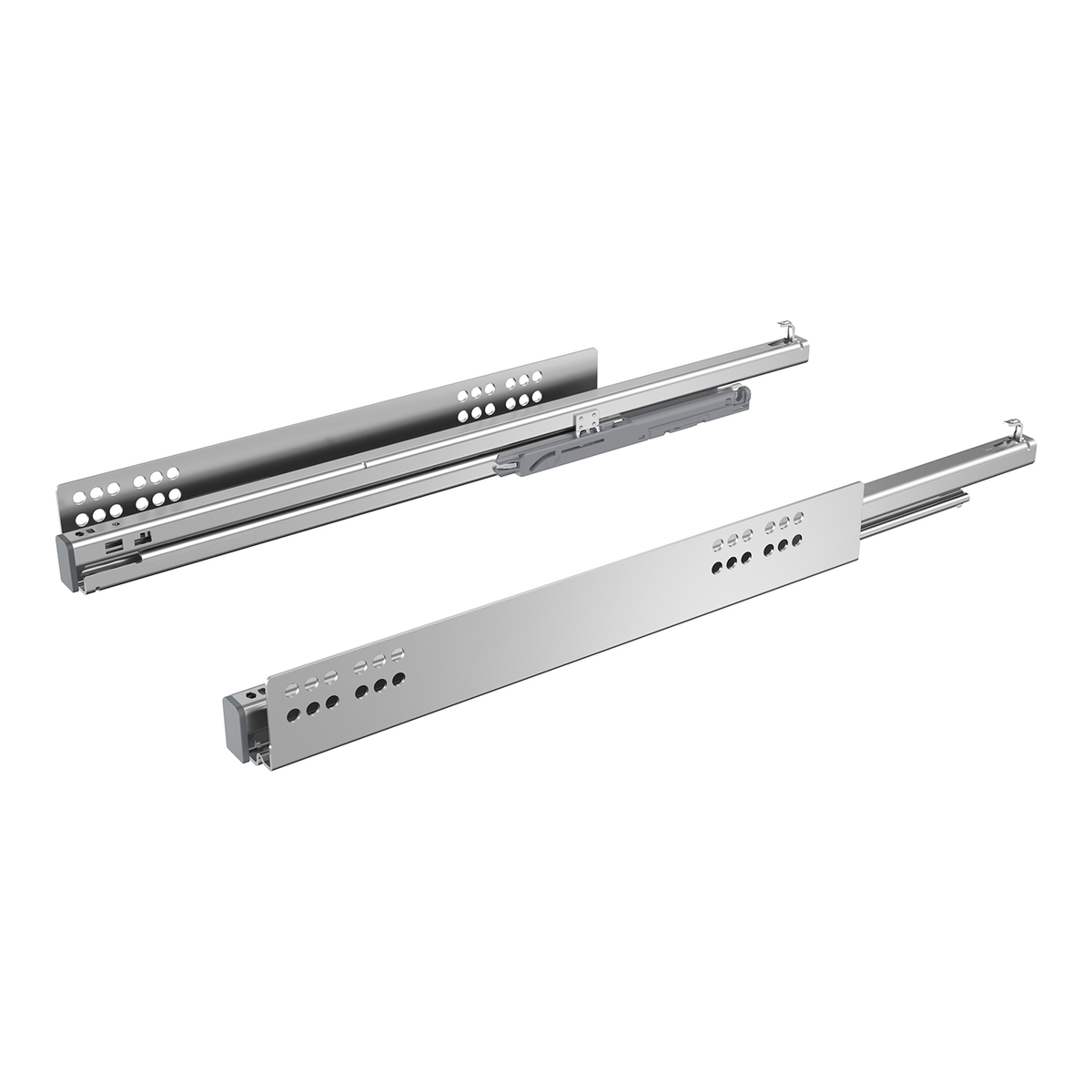

Комплект скрытых направляющих полного выдвижения для системы InnoTech Atira. Оснащены механизмом Push to open, позволяющим открывать ящики нажатием без ручек. Монтажная ширина EB 10,5 мм при толщине боковины корпуса 18 мм. Номинальная длина 520 мм, класс нагрузки 50 кг. Материал — сталь. Характеристики: • Тип: скрытые направляющие полного выдвижения • Механизм открывания: Push to open • Нагрузочная способность: 50 кг • Монтажная ширина EB: 10,5 мм, боковина корпуса: 18 мм • Номинальная длина: 520 мм Перед заказом: • Проверьте толщину боковины корпуса (18 мм) и сторону монтажа (левая/правая) перед заказом.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9143435
- Нагрузочная способность, кг
- 50 кг
- Монтажная ширина EB
- 10,5
- Расстояние между отверстиями b1
- 256 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 10,5 (толщина боковины корпуса 18 мм)
- Номинальная длина
- 520 мм
- Cторона монтажа
- левая и правая
- Класс нагрузки
- 50 Kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open
- Компоненты
- направляющие
- Варианты
- компоненты
- Материал
- сталь
- Для толщины боковины корпуса KD
- 18 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9143435. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
