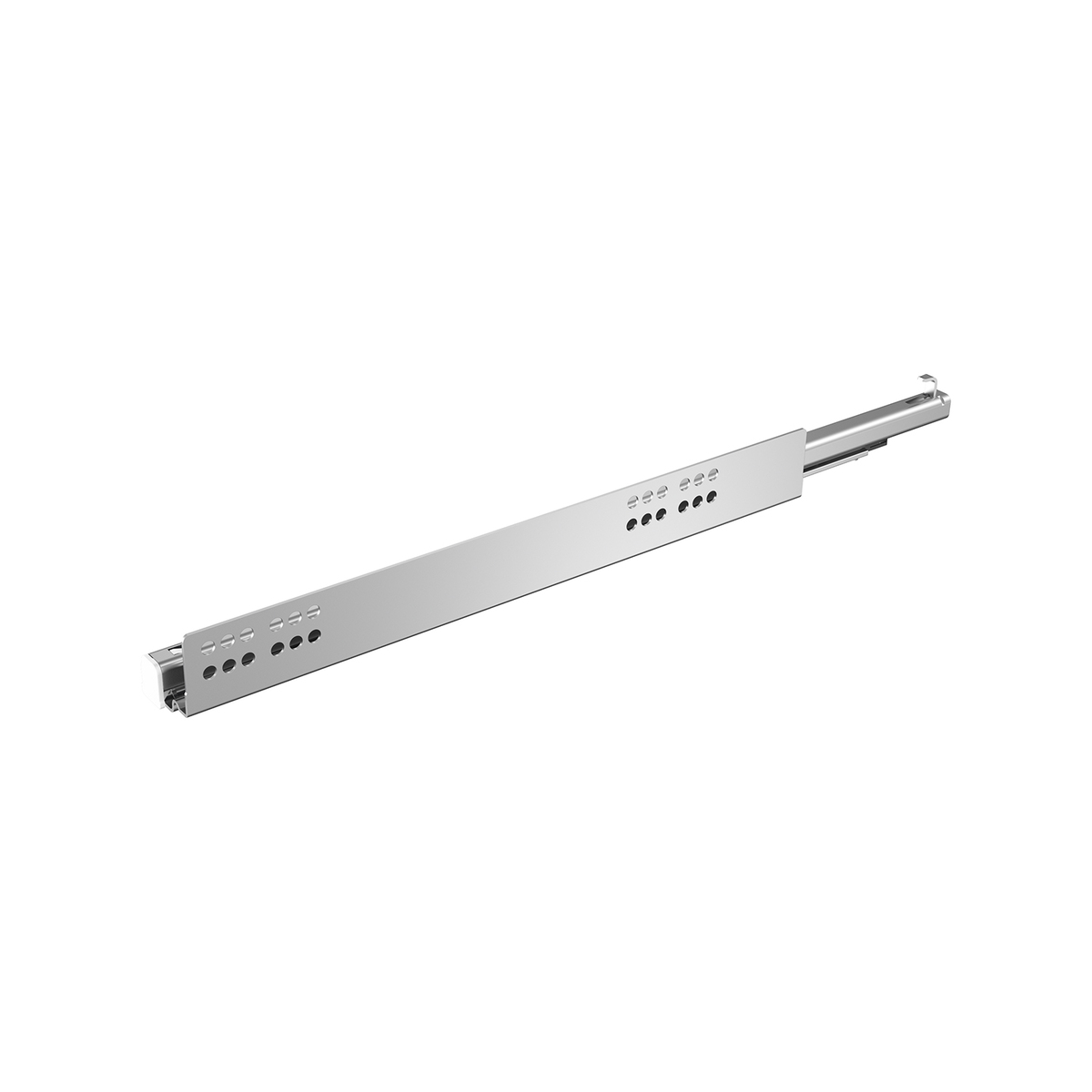

Правая скрытая направляющая полного выдвижения серии InnoTech Atira. Оснащена механизмом Push to open и рассчитана на нагрузку 25 кг. Изготовлена из стали, подходит для корпуса с толщиной стенки 18 мм и монтажной шириной EB 10,5. Номинальная длина составляет 300 мм. Расстояние между монтажными отверстиями b1 равно 160 мм. Класс нагрузки указан как 30 кг. В упаковке содержится 20 штук. Характеристики: • Тип направляющей: скрытые, полного выдвижения. • Механизм открывания Push to open, материал сталь. • Номинальная длина 300 мм, монтажная ширина EB 10,5. • Нагрузочная способность 25 кг, класс нагрузки 30 кг. • Сторона монтажа: правая, толщина стенки корпуса 18 мм. Перед заказом: • Проверьте, чтобы толщина боковины корпуса составляла 18 мм, а монтажная ширина EB была 10,5.
Где используется
Системы ящиков, внутренние ящики и проектная мебель.
Что проверить
Высоту H, номинальную длину NL, сторону и цвет — они должны совпадать с выбранной конфигурацией.
Что докупить
Направляющие, крепления фасада и механизмы открывания подбирайте только в выбранной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9117397
- Нагрузочная способность, кг
- 25 кг
- Монтажная ширина EB
- 10,5
- Расстояние между отверстиями b1
- 160 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 10,5 (толщина боковины корпуса 18 мм)
- Номинальная длина
- 300 мм
- Cторона монтажа
- правый
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open
- Компоненты
- направляющие
- Варианты
- компоненты
- Материал
- сталь
- Для толщины боковины корпуса KD
- 18 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9117397. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Диапазоны систем ящиков
- 01Максимальная нагрузка
- 02Полное или частичное выдвижение
- 03Стандартная или тонкая боковина
- 04Проверка исполнения в каталоге
| Система | Нагрузка | Длина | Высота боковины |
|---|---|---|---|
| InnoTech Atira | до 50 кг | 260-620 мм | 54-176 мм |
| ArciTech | до 70 кг | 270-650 мм | 78-251 мм |
| AvanTech YOU | до 70 кг | 270-650 мм | 77-251 мм |
| InnoTech Atira, повышенная коррозионная стойкость | 40 кг | 470-520 мм | 54-176 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
