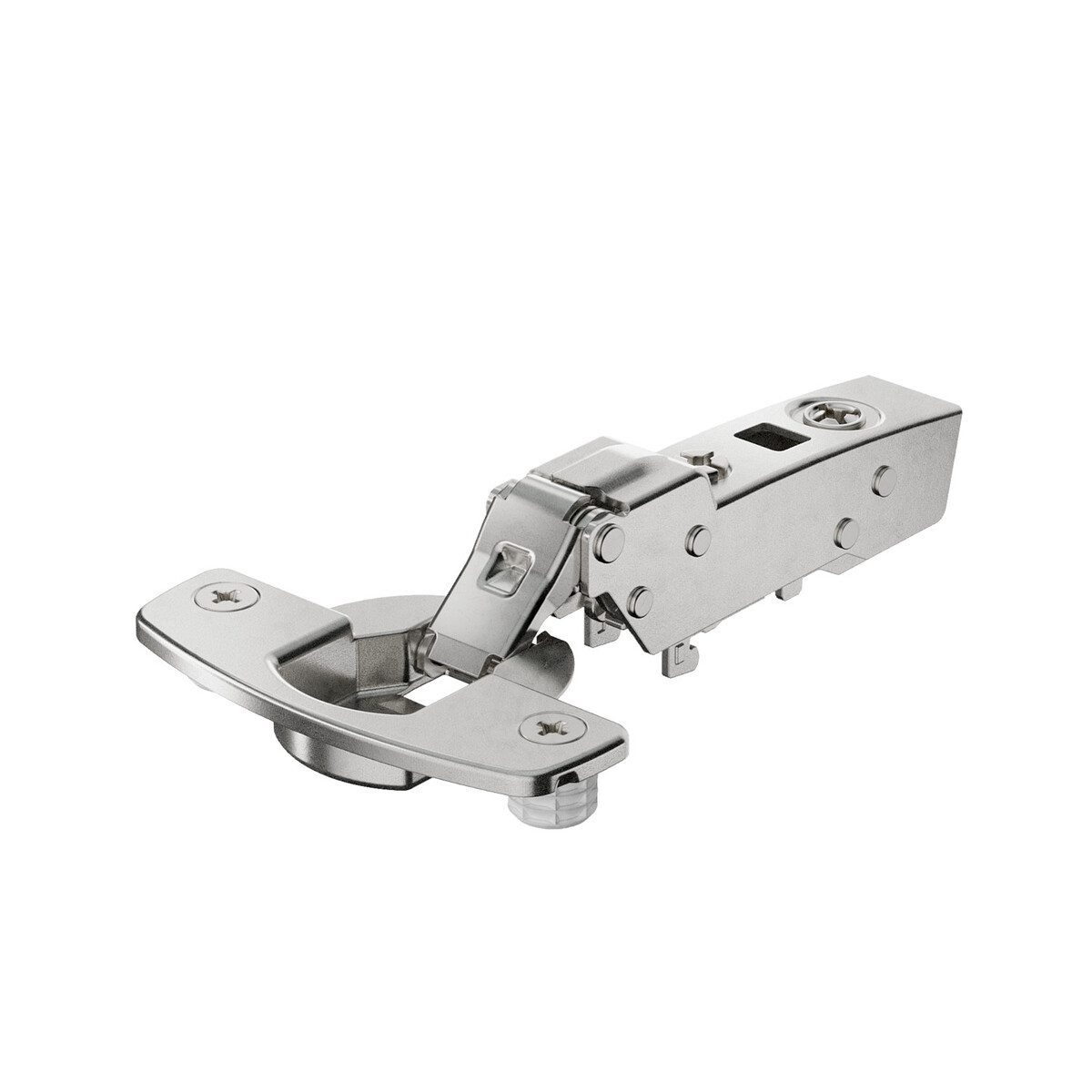

Петля Hettich Sensys с навеской на среднюю стенку (база 3 мм) и встроенным демпфером Silent System. Угол открывания 110°. Покрытие — никелированная сталь. Предназначена для тонких дверей из древесных материалов и дверей с деревянной рамой (профиль от 50 мм) толщиной 10–19 мм. Чашка TH 53, диаметр 35 мм, глубина 7,8 мм. Тип монтажа: под запрессовку, диаметр монтажного отверстия 10 мм. Возможны регулировки: наложение (+2/-2 мм) и по глубине (+3/-2 мм). Характеристики: • Навеска на среднюю стенку, база 3 мм • Чашка TH 53, монтаж под запрессовку • Регулировка по глубине: +3 / -2 мм • Для дверей с деревянной рамой (профиль от 50 мм) Перед заказом: • Проверьте толщину двери: допустимый диапазон 10–19 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9094281
- Вариант
- конструкция под 90°
- Тип двери
- тонкая дверь из материала на основе древесины дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Вариант навески двери
- навеска на среднюю стенку
- Угол открывания
- 110 °
- Мин. толщина двери
- 10 мм
- Макс. толщина двери
- 19 мм
- Вариант чашки петли
- TH 53
- База
- 3 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 7,8 мм
- Тип монтажа
- под запрессовку
- Покрытие поверхности петли
- сталь никелированная
- Карта сверления
- TH 52 x 5,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9094281. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
