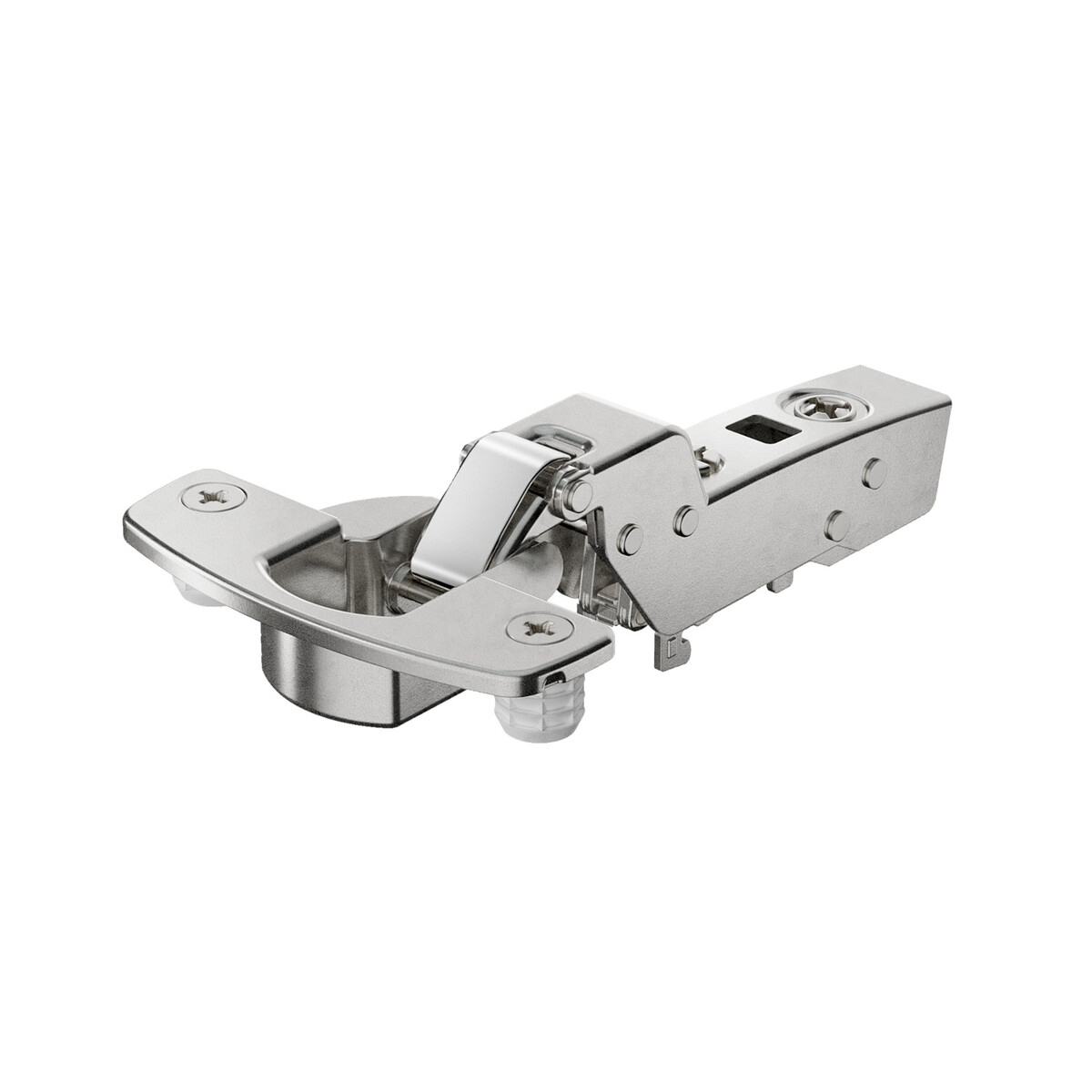

Петля Sensys 8631i с никелированным покрытием и встроенным демпфером Silent System. Предназначена для деревянных дверей и рам с шириной профиля от 50 мм. Угол открывания 95°, конструкция под 90°. Чашка TH53 диаметром 35 мм и глубиной 12,8 мм монтируется под запрессовку. Допустимая толщина двери — от 15 до 32 мм. База -4 мм, вариант вкладной навески. Регулировка наложения +2/-2 мм, по глубине +3/-2 мм. Характеристики: • Встроенный демпфер Silent System для плавного закрытия. • Никелированная сталь, чашка TH53 (D35, глубина 12,8 мм). • Для дверей толщиной 15–32 мм, профиль рамы от 50 мм. • Регулировка: наложение +2/-2 мм, глубина +3/-2 мм. Перед заказом: • Проверьте толщину двери (15–32 мм) и ширину профиля рамы (от 50 мм) перед заказом.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9091421
- Вариант навески двери
- вкладная навеска
- Тип монтажа
- под запрессовку
- Карта сверления
- TH 52 x 5,5 мм
- Вариант
- конструкция под 90°
- Тип двери
- толстая дверь стандартная дверь / деревянная дверь дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Угол открывания
- 95 °
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 32 мм
- Вариант чашки петли
- TH 53
- База
- -4 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 12,8 мм
- Покрытие поверхности петли
- сталь никелированная
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9091421. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
