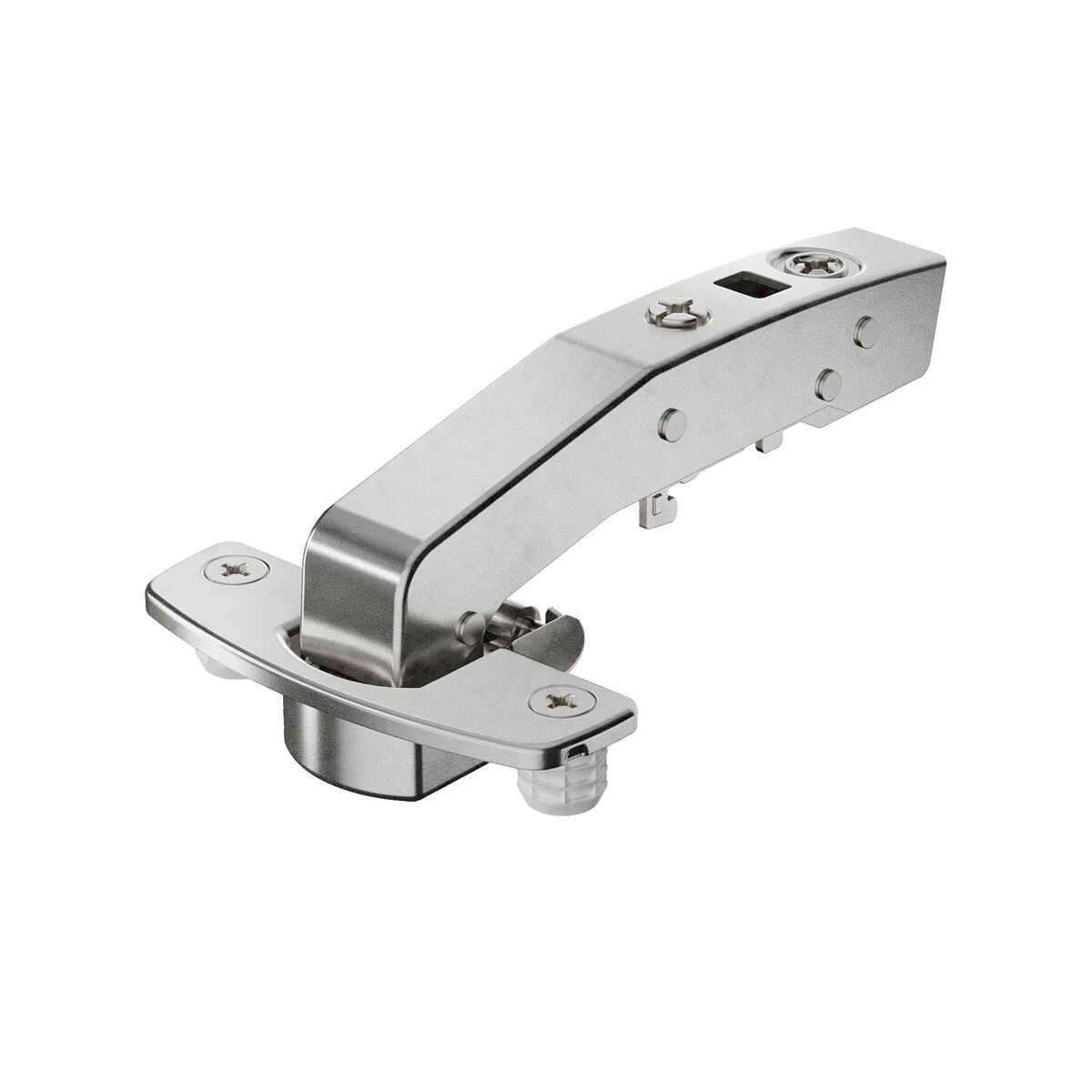

Петля Sensys 8639i серии Hettich рассчитана на угловые шкафы с углом 90°. Модель оснащена встроенным демпфером Silent System для плавного закрывания. Конструкция подразумевает вкладную навеску с базой 4 мм и угловым открытием 95°. Петля подходит для стандартных деревянных дверей с шириной профиля от 50 мм и толщиной от 15 до 28 мм. Монтаж осуществляется под запрессовку. Чашка TH 53 имеет диаметр 35 мм и глубину 12,8 мм. Покрытие — никелированная сталь. В наличии регулировка наложения (+3/-2 мм) и глубины (+1/-2 мм). Характеристики: • Встроенный демпфер Silent System обеспечивает бесшумное закрывание двери • Рассчитана на двери толщиной от 15 до 28 мм с шириной профиля от 50 мм • Вкладная навеска с базой 4 мм и углом открывания 95 градусов • Никелированная стальная поверхность и чашка TH 53 диаметром 35 мм Перед заказом: • Проверьте толщину дверного полотна (15–28 мм) перед заказом • Убедитесь, что ширина профиля двери составляет не менее 50 мм
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9088039
- Вариант
- угловой шкаф 90° (W90)
- Тип двери
- стандартная дверь / деревянная дверь дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Вариант навески двери
- вкладная навеска
- Угол открывания
- 95 °
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 28 мм
- Вариант чашки петли
- TH 53
- База
- 4 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 12,8 мм
- Тип монтажа
- под запрессовку
- Покрытие поверхности петли
- сталь никелированная
- Карта сверления
- TH 52 x 5,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9088039. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
