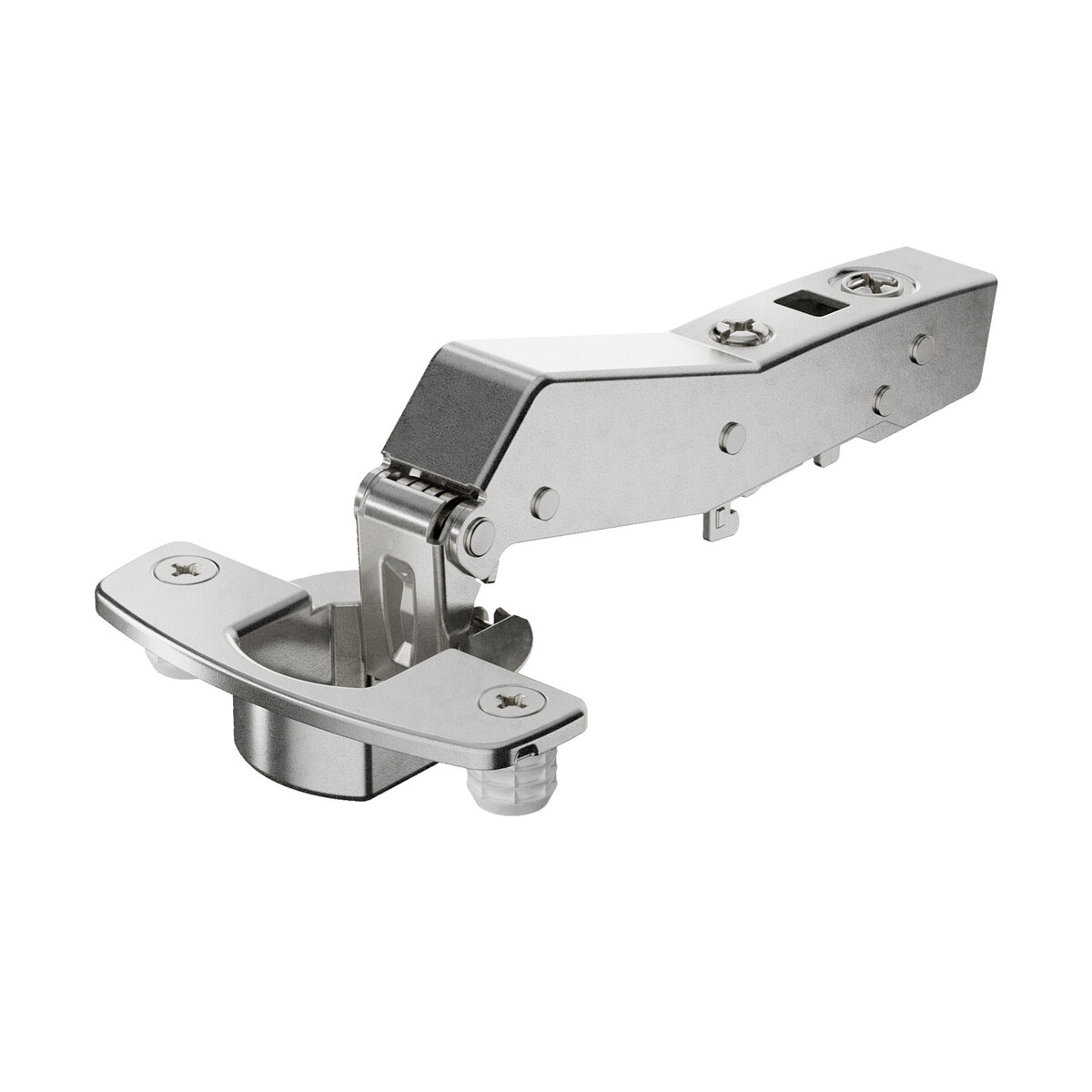

Петля Hettich Sensys 8639i для углового шкафа 135°. Тип навески — накладная, база -2 мм. Оснащена встроенным демпфером Silent System. Монтаж осуществляется под запрессовку. Подходит для стандартных деревянных дверей и дверей с деревянной рамой. Характеристики: • Угол корпуса W45 для углового шкафа 135°, база -2 мм • Накладная навеска, монтаж под запрессовку • Встроенный демпфер Silent System • Допустимая толщина двери: 15-28 мм Перед заказом: • Проверьте толщину двери (15-28 мм) и соответствие карты сверления TH 52 x 5,5 мм. • Убедитесь, что угловой шкаф имеет угол 135° для корректной установки варианта W45.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9088037
- Вариант
- угловой шкаф 135° (W45)
- Тип двери
- стандартная дверь / деревянная дверь дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Вариант навески двери
- накладная навеска
- Угол открывания
- 95 °
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 28 мм
- Вариант чашки петли
- TH 53
- База
- -2 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 12,8 мм
- Тип монтажа
- под запрессовку
- Покрытие поверхности петли
- steel / die-cast zinc nickel plated
- Карта сверления
- TH 52 x 5,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9088037. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
