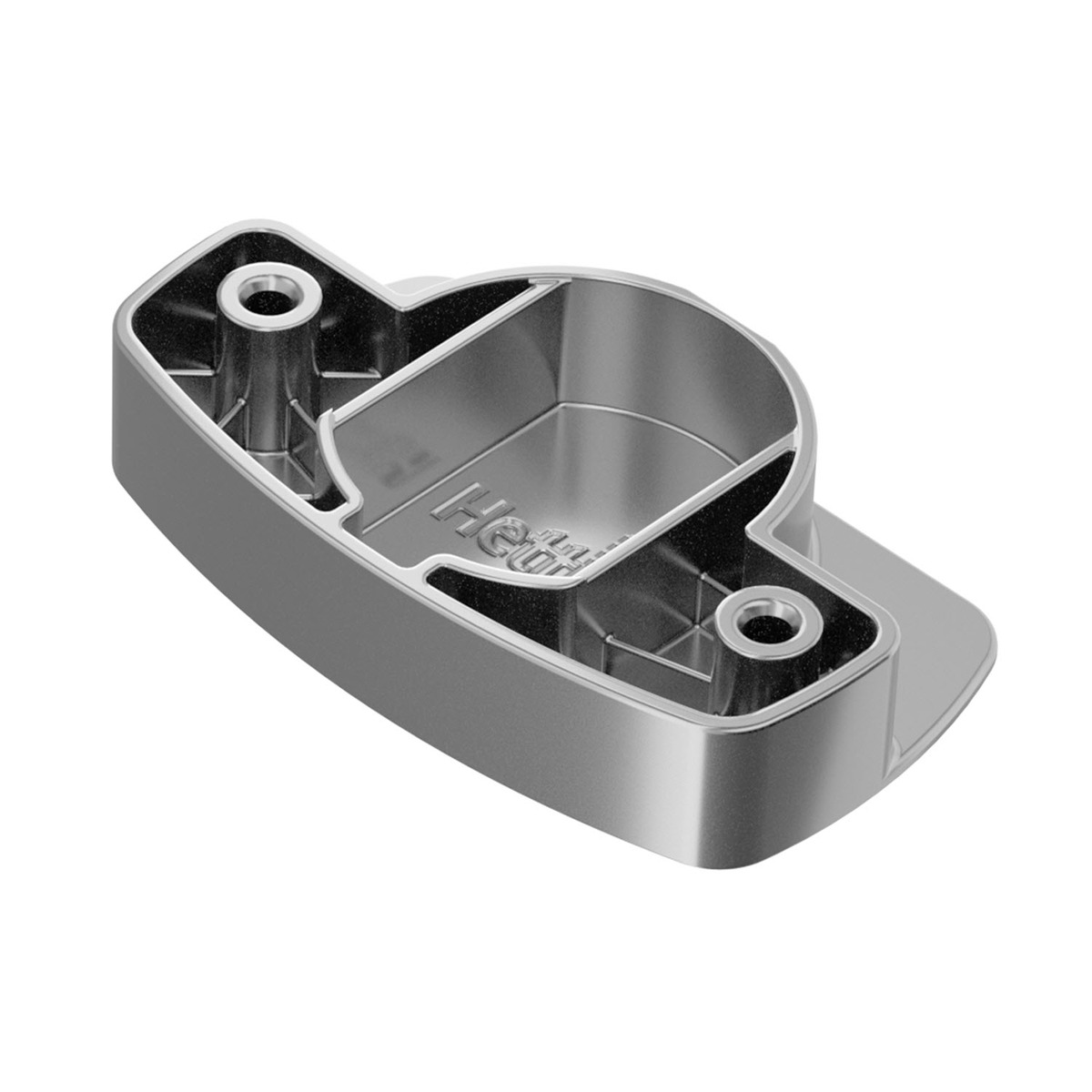

Адаптер чашки петли из линейки Sensys. Выполнен из цинкового литья с никелированной поверхностью. Предназначен для скрытых петель Sensys под прикручивание и для карт сверления TH. Подходит для стеклянных дверей. Характеристики: • Материал: цинковое литье, поверхность никелированная. • Тип двери: стеклянная дверь. • Карты сверления: TH 52 x 5,5 мм. • Кол-во в упаковке: 2 шт. Перед заказом: • Проверьте соответствие карты сверления TH 52 x 5,5 мм размерам вашей двери.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9081923
- Применение
- для скрытых птель Sensys под прикручивание, для карты сверления TH
- Материал
- цинковое литье
- Поверхность
- никелированная
- Тип двери
- Стеклянная дверь
- Вариант чашки петли
- TH
- Карта сверления
- TH 52 x 5,5 мм
- Крепежное отверстие
- -
- Тип Принадлежности
- адаптер / чашка под приклеивание
- EAN
- 4023149871269
- Кол-во в упаковке
- 2 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9081923. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
