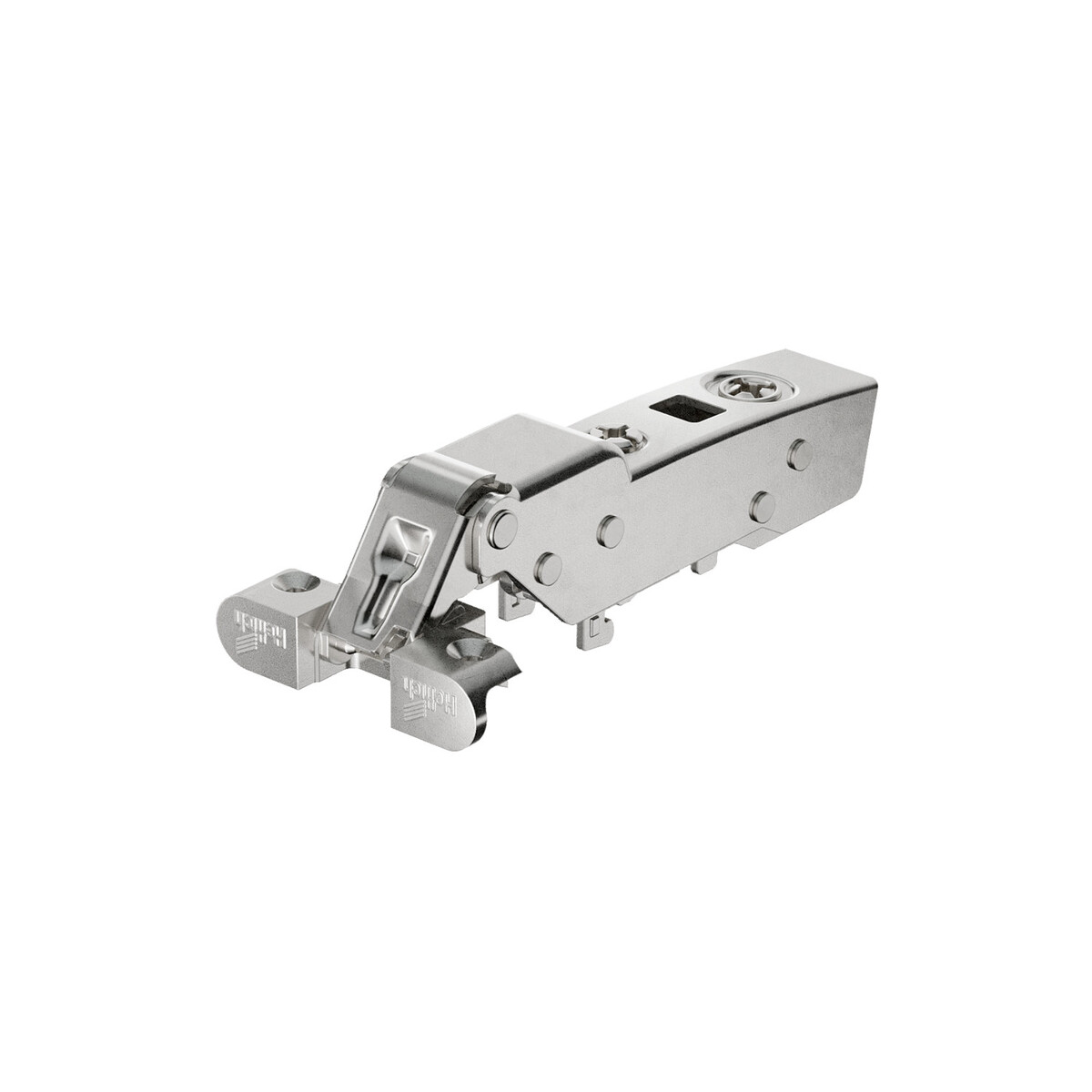

Фурнитура Sensys 8668 для дверей с алюминиевой рамой шириной профиля 19 мм и толщиной 20 мм. Угол открывания 95 градусов, конструкция под 90°. Навеска на среднюю стенку с базой 3 мм. Покрытие из цинкового литья, никелированное. Функция самозакрывания отсутствует. Характеристики: • База 3 мм, навеска на среднюю стенку. • Регулировка: наложение +2/-2 мм, глубина +3/-2 мм. • Упаковка содержит 50 штук. Перед заказом: • Проверьте допустимую толщину двери: ровно 20 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9072531
- Вариант
- конструкция под 90°
- Тип двери
- дверь с алюминиевой рамой (ширина профиля 19 мм)
- Тип открывания/закрывания
- без функции самозакрывания
- Вариант навески двери
- навеска на среднюю стенку
- Угол открывания
- 95 °
- Мин. толщина двери
- 20 мм
- Макс. толщина двери
- 20 мм
- Вариант чашки петли
- TA 32
- База
- 3 мм
- Тип монтажа
- под прикручивание
- Покрытие поверхности петли
- steel / die-cast zinc nickel plated
- Крепежное отверстие
- -
- Диаметр монтажного отверстия
- -
- Встроенная регулировка наложения
- +2 мм / -2 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9072531. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
