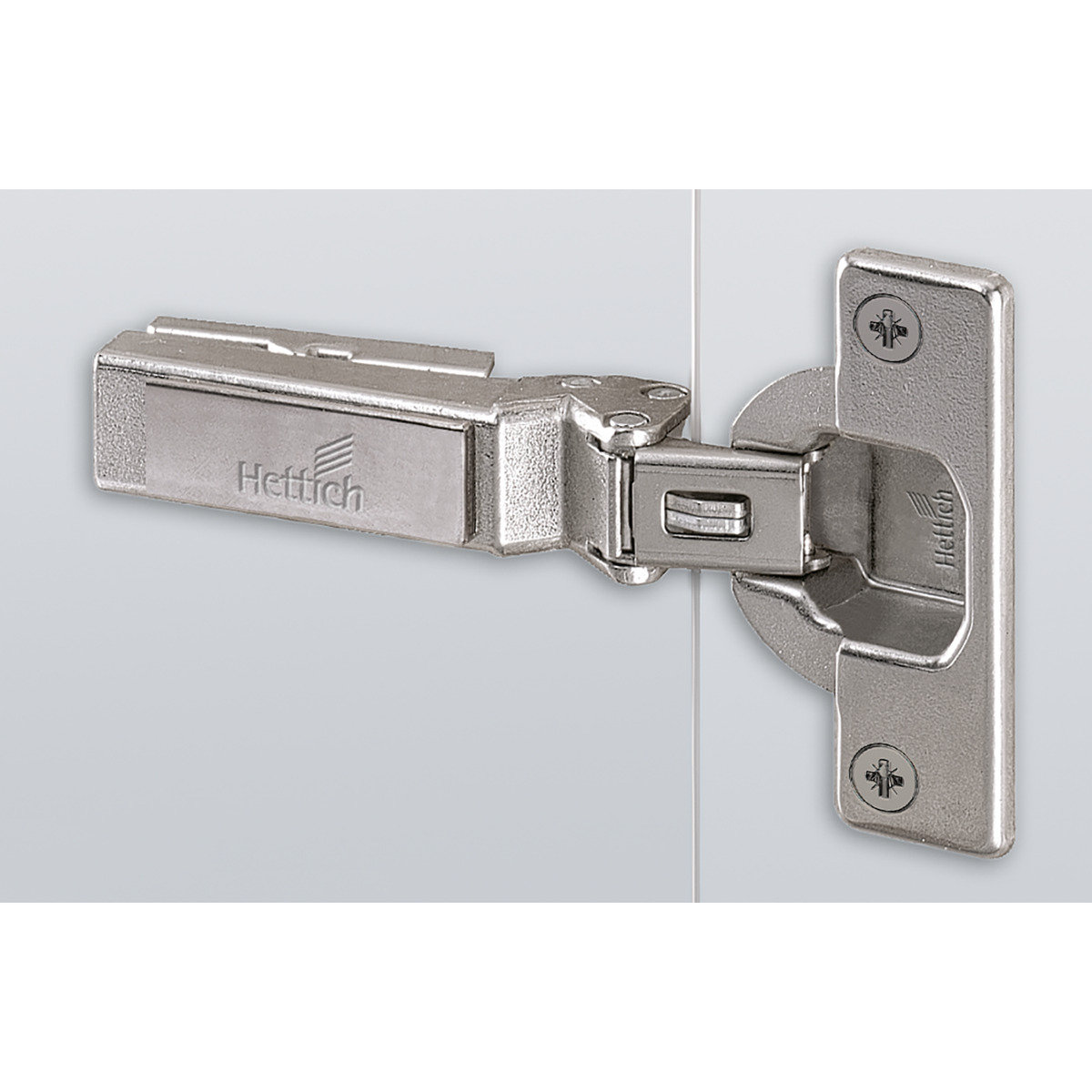

Фурнитура Hettich Intermat 9944 предназначена для установки в угловые шкафы с конфигурацией W -45 градуса. Петля относится к накладному типу навески и рассчитана на стандартные деревянные двери толщиной от 15 до 28 мм. Ширина профиля дверной коробки должна составлять не менее 50 мм. Открывание створки осуществляется под углом 125 градусов без использования встроенного демпфера Silent System. Чашка петли имеет тип TH 43, диаметр 35 мм и глубину 12,7 мм. Монтаж выполняется методом запрессовки. Поверхность изделия выполнена из прессованного цинка с никелированным покрытием. Базовая величина составляет 10 мм. Характеристики: • Угол открывания двери: 125° • Рабочий диапазон толщины двери: 15–28 мм • Размеры чашки: диаметр 35 мм, глубина 12,7 мм Перед заказом: • Проверьте ширину профиля дверной рамки, она должна быть не меньше 50 мм
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 77720
- Вариант
- угловой шкаф 45° (W -45)
- Тип двери
- стандартная дверь / деревянная дверь дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- без встроенного демпфера Silent System
- Вариант навески двери
- накладная навеска
- Угол открывания
- 125 °
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 28 мм
- Вариант чашки петли
- TH 43
- База
- 10 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 12,7 мм
- Тип монтажа
- под запрессовку
- Покрытие поверхности петли
- steel / die-cast zinc nickel plated
- Карта сверления
- TH 52 x 5,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 77720. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
