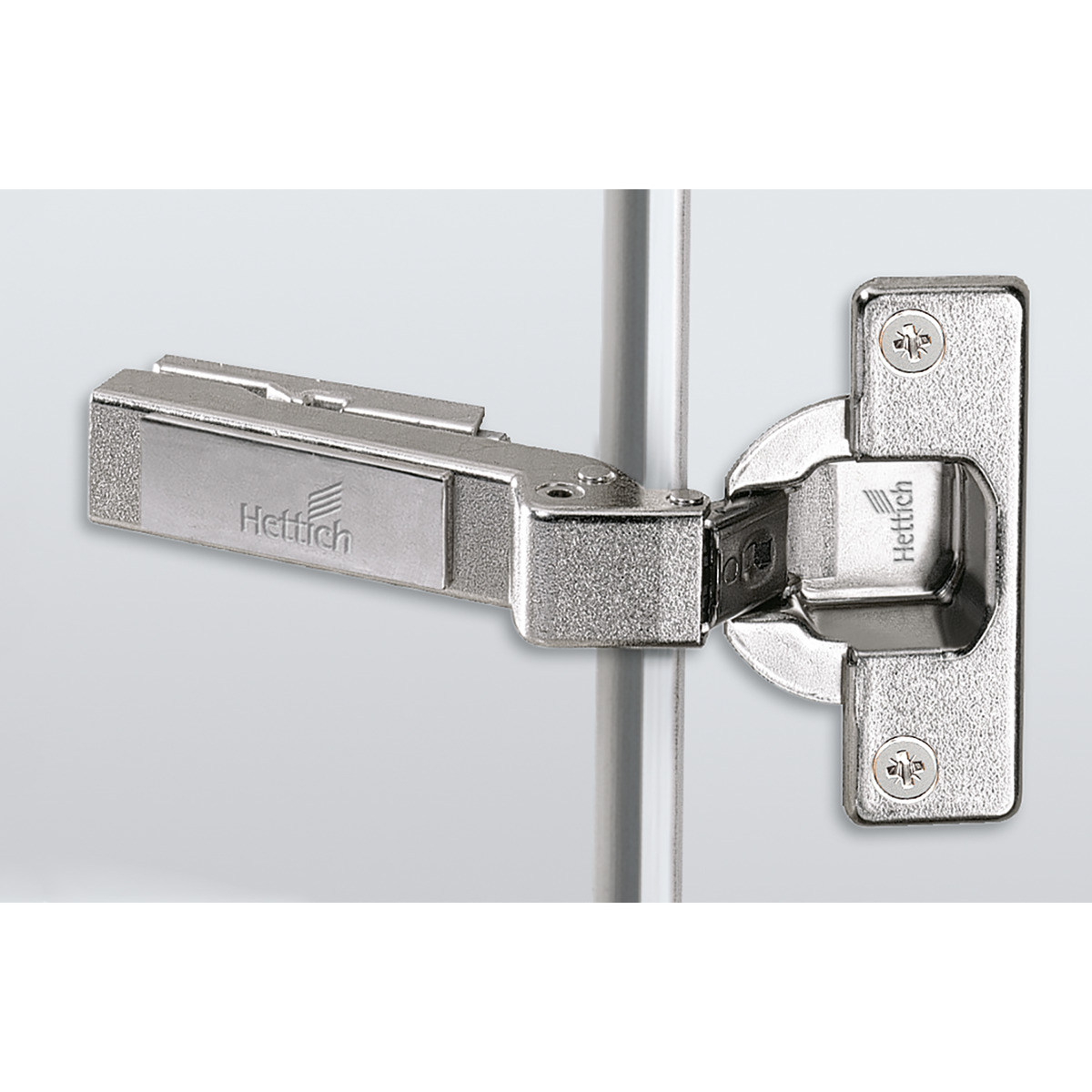

Петля серии Intermat 9936 для угловых шкафов с углом корпуса W30 (120°). Предназначена для накладной навески дверей с базой 7 мм. Подходит для стандартных и деревянных рам шириной профиля от 50 мм. Монтаж осуществляется под запрессовку. Чашка диаметром 35 мм и глубиной 10,5 мм. Покрытие из цинка с никелем. Характеристики: • Угол корпуса W30 (120°) для угловых шкафов • Накладная навеска, база 7 мм • Чашка TH43, диаметр 35 мм, глубина 10,5 мм • Регулировка наложения и глубины ±2 мм Перед заказом: • Убедитесь, что дверь соответствует толщине 14-32 мм и типу навески.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 77691
- Вариант
- угловой шкаф 120° (W30)
- Тип двери
- стандартная дверь / деревянная дверь дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- без встроенного демпфера Silent System
- Вариант навески двери
- накладная навеска
- Угол открывания
- 95 °
- Мин. толщина двери
- 14 мм
- Макс. толщина двери
- 32 мм
- Вариант чашки петли
- TH 43
- База
- 7 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 10,5 мм
- Тип монтажа
- под запрессовку
- Покрытие поверхности петли
- steel / die-cast zinc nickel plated
- Карта сверления
- TH 52 x 5,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 77691. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
