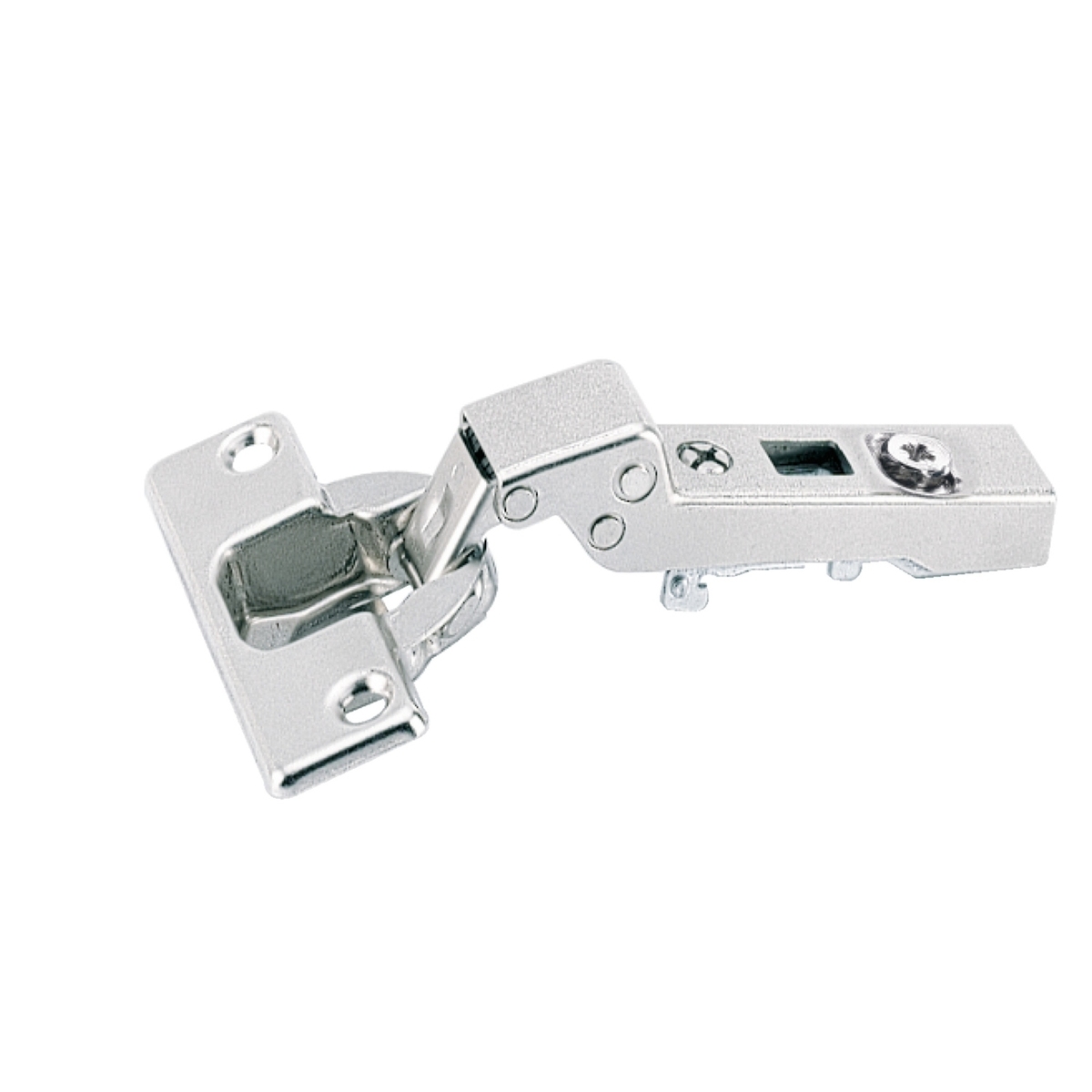

Петля Intermat 77644 предназначена для монтажа в угловые шкафы с вариатом W20. Система рассчитана на накладную навеску дверей из дерева или с алюминиевой рамой. Конструкция позволяет регулировать наложение и глубину в пределах ±2 мм. Чашка петли имеет стандартный диаметр 35 мм (TH 42) и глубину 10,5 мм. Покрытие из цинкового литья с никелированием обеспечивает коррозионную стойкость. Крепление осуществляется под прикручивание. Характеристики: • Угол открывания: 95° • Тип навески: накладная, база 7 мм • Допустимая толщина двери: от 14 до 32 мм • Регулировка наложения и глубины: ±2 мм • Покрытие: цинковое литье, никелированное Перед заказом: • Проверьте толщину дверного полотна: она должна быть в диапазоне 14–32 мм. • Уточните ширину профиля рамы: для деревянных — от 50 мм, для алюминиевых — от 55 мм.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 77644
- Вариант
- угловой шкаф 110° (W20)
- Тип двери
- стандартная дверь / деревянная дверь дверь с деревянной рамой (ширина профиля от 50 мм) дверь с алюминиевой рамой (ширина профиля от 55 мм)
- Тип открывания/закрывания
- без встроенного демпфера Silent System
- Вариант навески двери
- накладная навеска
- Угол открывания
- 95 °
- Мин. толщина двери
- 14 мм
- Макс. толщина двери
- 32 мм
- Вариант чашки петли
- TH 42
- База
- 7 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 10,5 мм
- Тип монтажа
- под прикручивание
- Покрытие поверхности петли
- steel / die-cast zinc nickel plated
- Карта сверления
- TH 52 x 5,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 77644. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
