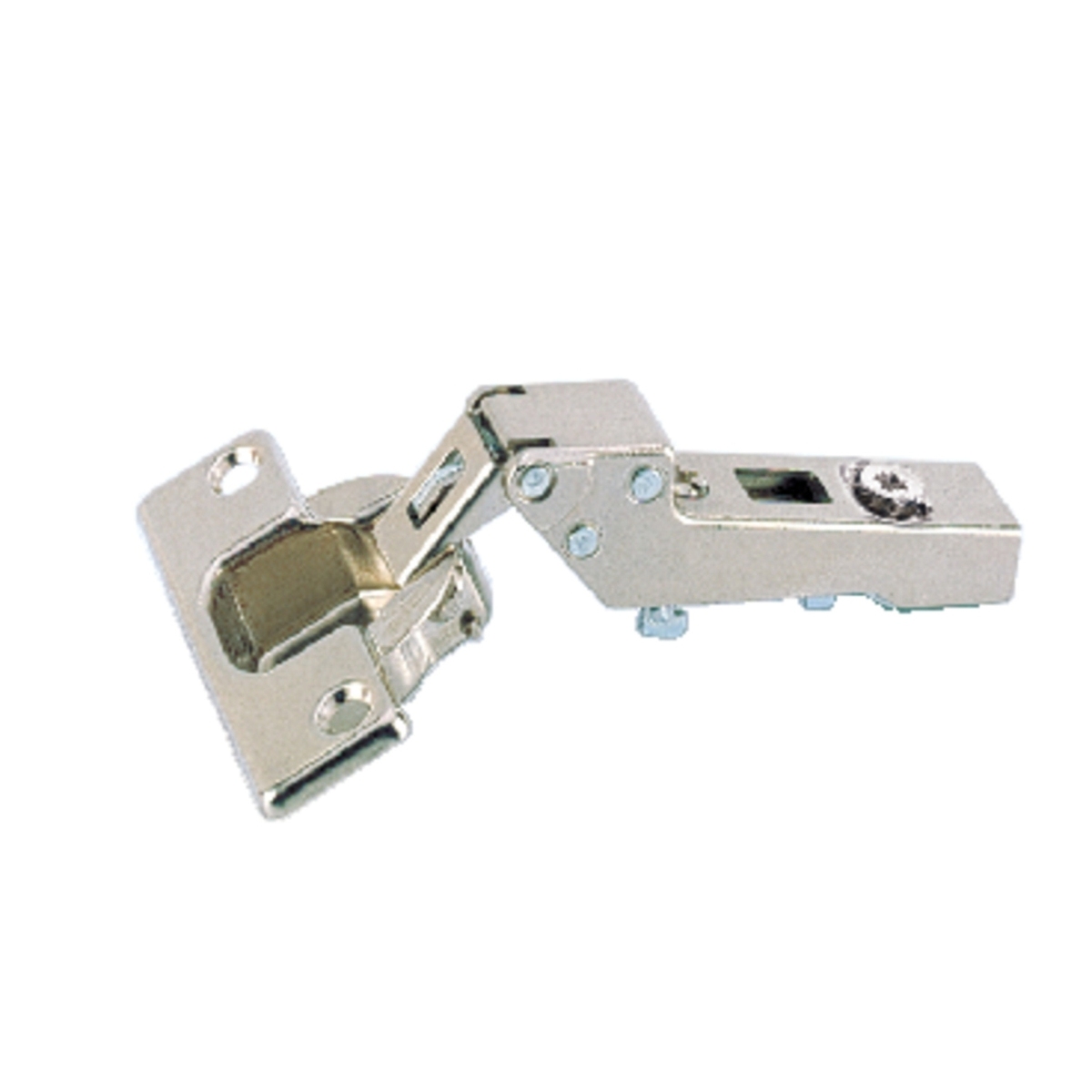

Фурнитура Hettich из линейки Intermat выполнена в конструкции под 90°. Модель с индексом B 3 предназначена для установки на среднюю стенку корпуса. Открывание производится на угол 125 градусов. Петля рассчитана на монтаж под прикручивание и имеет покрытие из никелированной стали. Дверной полотно подходит в диапазоне толщин от 15 до 28 мм. Внутри устройства заложена регулировка наложения в пределах +2/-2 мм и по глубине +2/-1,5 мм. Тип чашки обозначен как TH 42, ее диаметр составляет 35 мм при глубине 12,7 мм. Встроенного демпфера Silent System данная версия не содержит. Характеристики: • Угол открывания: 125° • Навеска: на среднюю стенку • Тип монтажа: под прикручивание • Диапазон толщины двери: 15–28 мм • Регулировка наложения: +2 / -2 мм Перед заказом: • Убедитесь, что толщина вашей дверцы находится между 15 и 28 мм, чтобы модель подошла по параметрам. • Проверьте тип навески: данная петля подходит только для средней стенки, а не для накладного способа.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 73909
- Вариант
- конструкция под 90°
- Тип двери
- стандартная дверь / толстая дверь дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- без встроенного демпфера Silent System
- Вариант навески двери
- навеска на среднюю стенку
- Угол открывания
- 125 °
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 28 мм
- Вариант чашки петли
- TH 42
- База
- 3 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 12,7 мм
- Тип монтажа
- под прикручивание
- Покрытие поверхности петли
- сталь никелированная
- Карта сверления
- TH 52 x 5,5 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 73909. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
