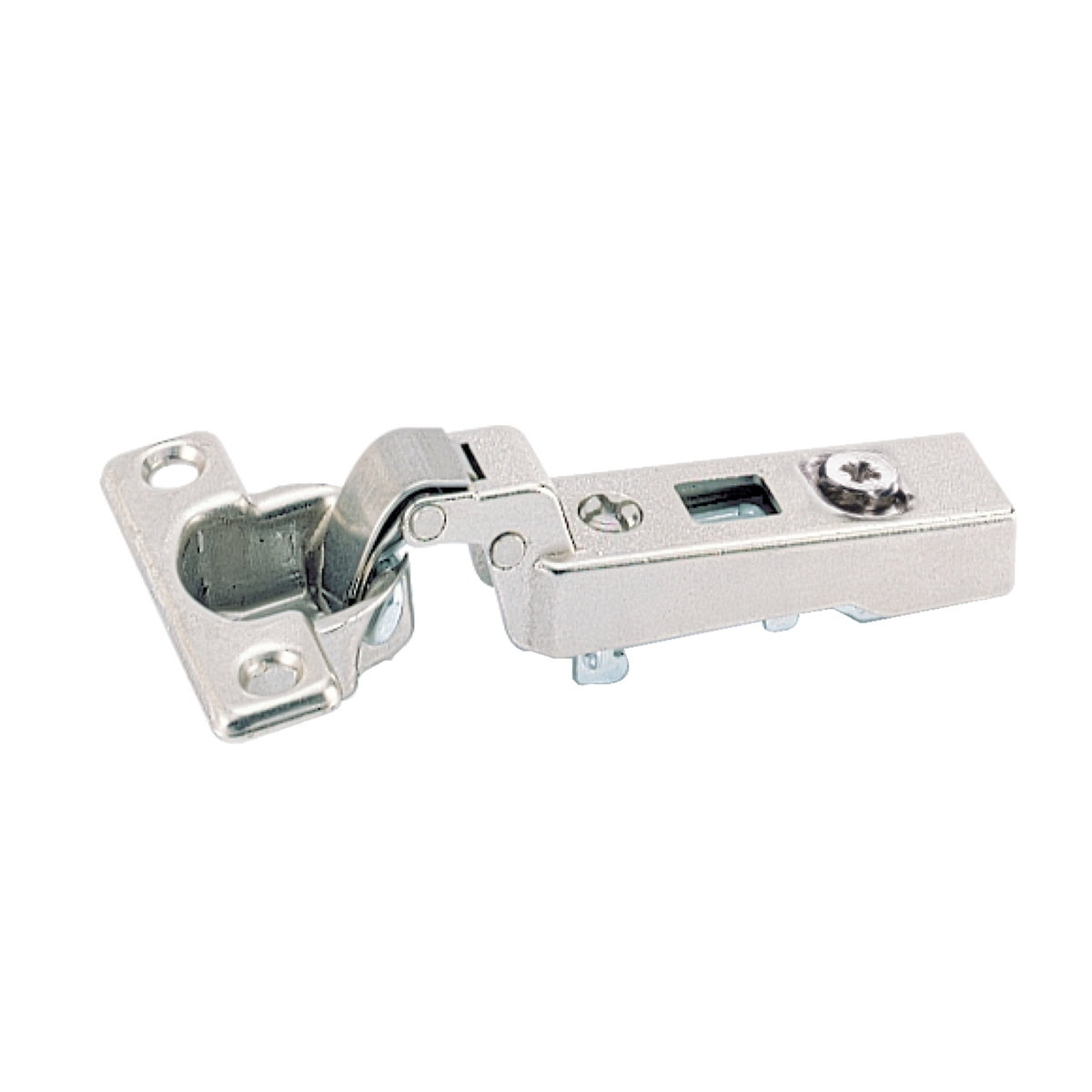

Петля Hettich Intermat 9924 предназначена для монтажа под прикручивание на двери с деревянной рамой (ширина профиля до 50 мм) при толщине полотна от 15 до 25 мм. Конструкция рассчитана на угол открывания 95° и использует чашку TH 42 / S диаметром 26 мм и глубиной 11,9 мм. Модель оснащена вкладной навеской с базой -4 мм. Покрытие поверхности выполнено из стали и литого цинка с никелированием. Встроенные регулировки позволяют изменять наложение на +2/-2 мм и глубину на +2,5/-1,5 мм. Фурнитура поставляется без встроенного демпфера Silent System. Характеристики: • Вкладная навеска с базой -4 мм и чашкой TH 42 / S (D26, глубина 11,9 мм) • Угол открывания 95°, подходит для дверей с деревянной рамой (профиль до 50 мм) • Толщина двери: 15–25 мм, тип монтажа: под прикручивание • Регулировки: наложение +2/-2 мм, глубина +2,5/-1,5 мм Перед заказом: • Убедитесь, что толщина двери находится в диапазоне 15–25 мм перед установкой. • Проверьте наличие предварительного отверстия ø макс. 2,5 мм для монтажного крепementsа.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 72966
- Вариант навески двери
- вкладная навеска
- Тип монтажа
- под прикручивание
- Карта сверления
- TH 38 x 8 мм
- Вариант
- конструкция под 90°
- Тип двери
- дверь с деревянной рамой (ширина профиля до 50 мм)
- Тип открывания/закрывания
- без встроенного демпфера Silent System
- Угол открывания
- 95 °
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 25 мм
- Вариант чашки петли
- TH 42 / S
- База
- -4 мм
- Диаметр чашки петли
- 26 мм
- Глубина чашки петли
- 11,9 мм
- Покрытие поверхности петли
- steel / die-cast zinc nickel plated
Технический паспорт артикула
Источник сопоставлен точно по артикулу 72966. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
