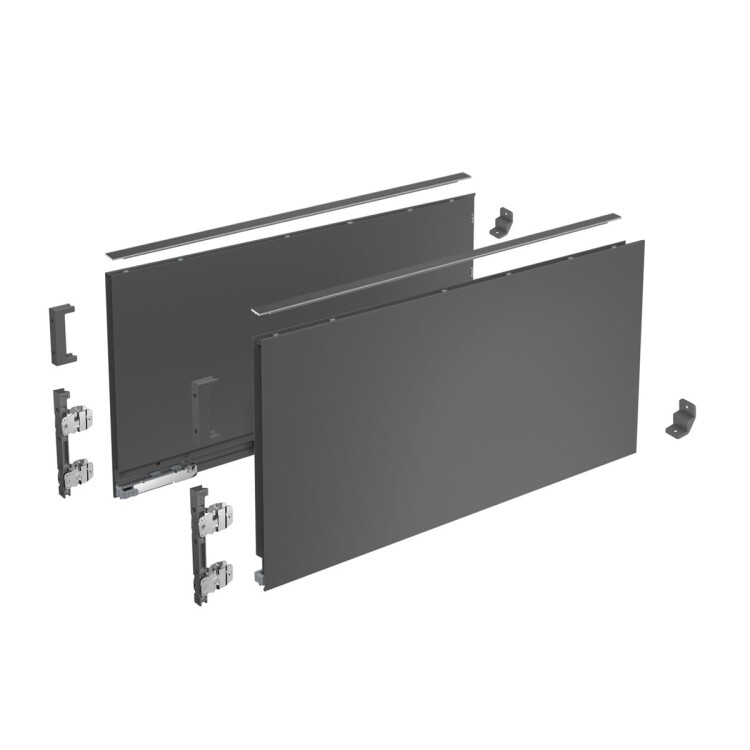

Комплект Короба Avantech You, H251, Nl500, Антрацит С 4 Петлями Sensys 8645 - Встроенная вертикальная, боковая регулировки и регулировка наклона, - Сталь с порошковым покрытием.
Где используется
Системы ящиков, внутренние ящики и проектная мебель.
Что проверить
Высоту H, номинальную длину NL, сторону и цвет — они должны совпадать с выбранной конфигурацией.
Что докупить
Направляющие, крепления фасада и механизмы открывания подбирайте только в выбранной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9339636
- Высота
- 251 мм
- Длина
- 500 мм
- Цвет
- Антрацит
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
