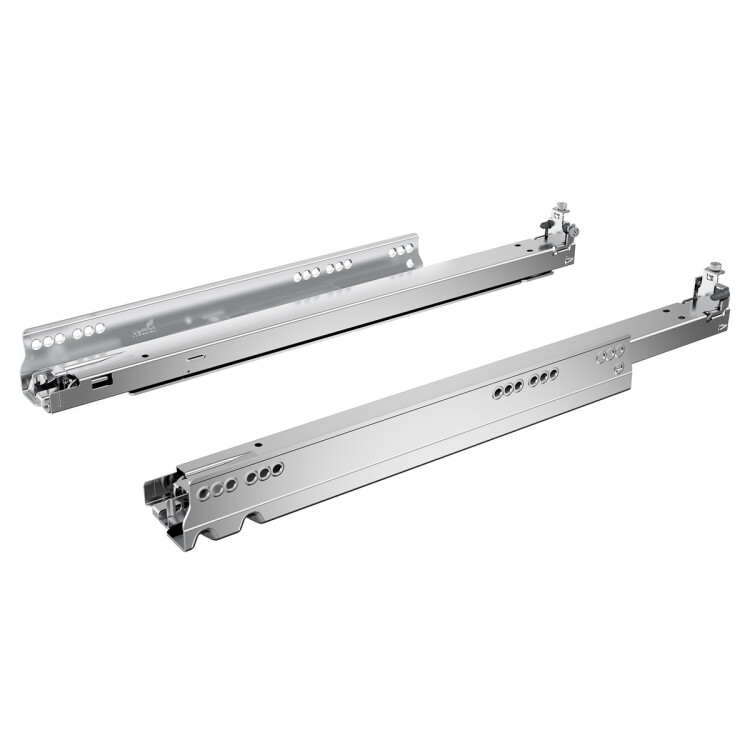

Направляющая полного выдвижения серии Actro для ящиков. Конструкция позволяет скрыть механизм во время использования. Поддерживает функцию Push to open. Характеристики: • Нагрузочная способность: 70 кг • Выдвижение: полное • Набор: левая и правая стороны • Длина: 600 мм Перед заказом: • Проверьте наличие механизма Push to open в ящике перед заказом.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318315
- Push to open
- Да
- Выдвижение
- Полное
- Доводчик
- Нет
- Размер
- 600 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 70 кг
- Сторона
- Левая
- Класс нагрузки
- XL (70 кг)
- Номинальная длина
- 600 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 590 mm
- Нагрузочная способность, кг
- 70 кг
- Монтажная ширина EB
- 23
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318315. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
