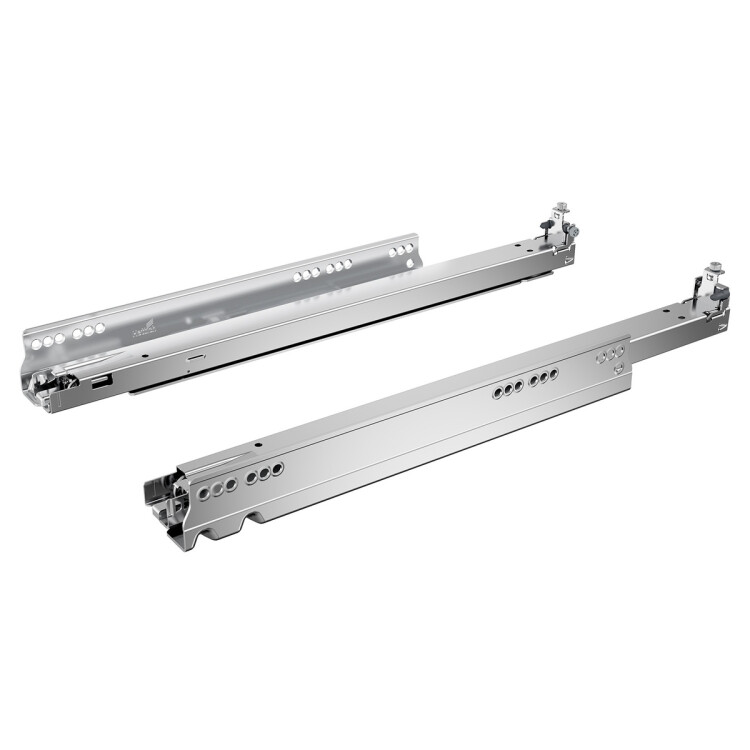

Направляющие полного выдвижения серии Actro 5D XL от Hettich рассчитаны на нагрузку до 70 кг. Конструкция относится к типу скрытых направляющих с надвижным монтажом. Модель оснащена демпфером Silent System и подходит для установки с левой и правой стороны корпуса. Номинальная длина составляет 550 мм. Характеристики: • Максимальная нагрузка: 70 кг (класс XL). • Номинальная длина направляющей: 550 мм. • Тип монтажа: надвижной. • Допустимая толщина боковины корпуса: до 16 мм (EB 21). • Расстояние между отверстиями b2: 320 мм. Перед заказом: • Убедитесь, что глубина корпуса мебели не менее 553 мм (KT). • Проверьте толщину боковины корпуса: она должна быть не более 16 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318313
- Сторона
- Левая
- Нагрузка
- 70 кг
- Класс нагрузки
- XL (70 кг)
- Номинальная длина
- 550 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 540 mm
- Нагрузочная способность, кг
- 70 кг
- Монтажная ширина EB
- 23
- Расстояние между отверстиями b1
- 256 мм
- Расстояние между отверстиями b2
- 320 мм
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие полного выдвижения
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318313. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
