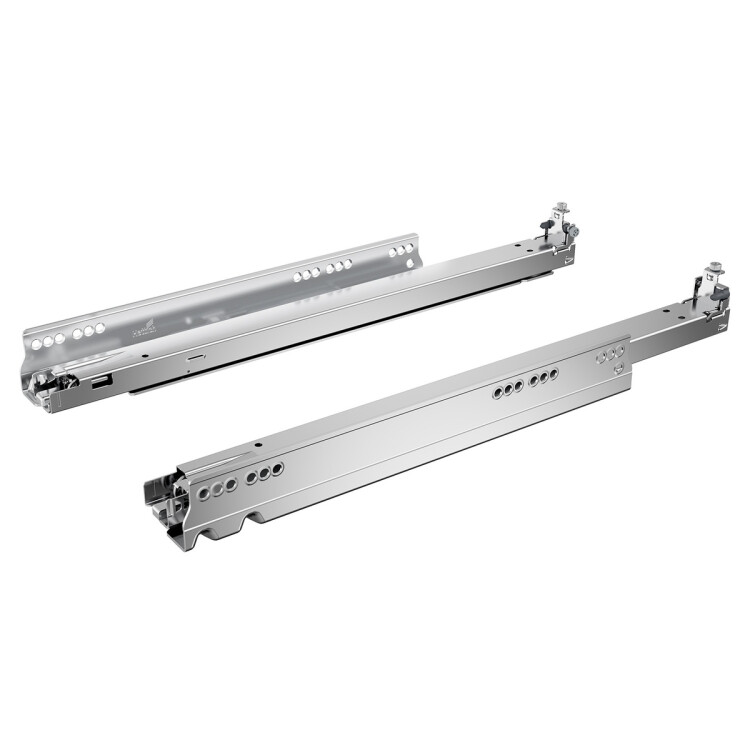

Комплект скрытых направляющих Hettich Actro 5D XL с номинальной длиной 500 мм и классом нагрузки XL (70 кг). Предусмотрено полное выдвижение и поддержка механизма push to open. Монтаж осуществляется с обеих сторон (левая и правая). Минимальная глубина корпуса KT составляет 503 мм, длина ящика SKL — 490 мм. Отсутствует доводчик в комплекте. Характеристики: • Нагрузочная способность: 70 кг (класс XL) • Полное выдвижение, скрытый тип монтажа • Поддержка системы push to open • Номинальная длина 500 мм, длина ящика 490 мм Перед заказом: • Убедитесь, что глубина корпуса не менее 503 мм для корректного монтажа. • Проверьте наличие места для расстояний между отверстиями 256 мм и 320 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318311
- Push to open
- Да
- Выдвижение
- Полное
- Доводчик
- Нет
- Размер
- 500 мм
- Тип
- Скрытый монтаж
- Класс нагрузки
- XL (70 кг)
- Номинальная длина
- 500 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 490 mm
- Нагрузочная способность, кг
- 70 кг
- Монтажная ширина EB
- 23
- Расстояние между отверстиями b1
- 256 мм
- Расстояние между отверстиями b2
- 320 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318311. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
