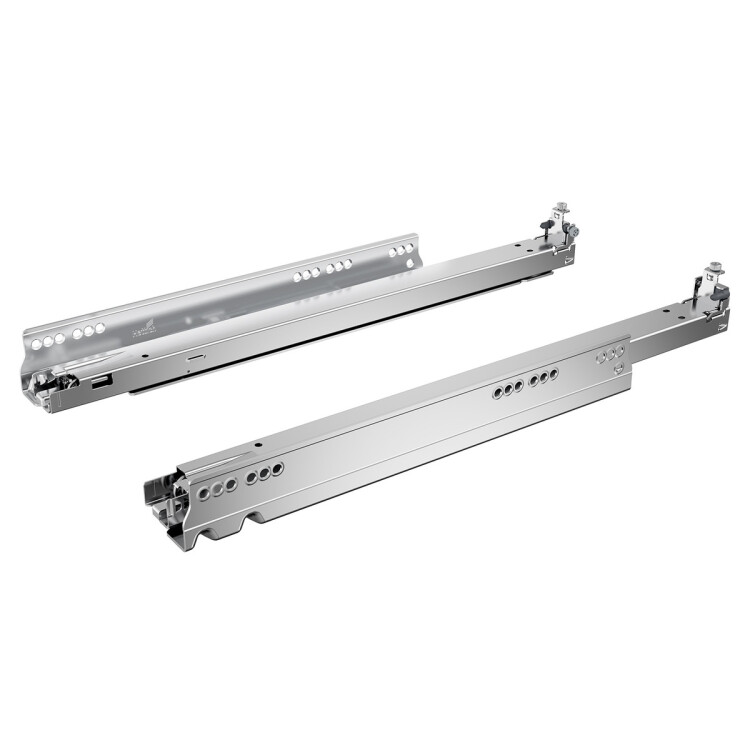

Комплект скрытых направляющих Actro 5D обеспечивает полное выдвижение ящика. Система оснащена демпфером Silent System и рассчитана на нагрузку до 40 кг. Номинальная длина изделия 450 мм, монтажная ширина EB 23. Предусмотрен надвижной монтаж, длина ящика SKL составляет 440 мм. Характеристики: • Тип монтажа: скрытый, надвижной • Нагрузочная способность 40 кг (класс L) • Номинальная длина 450 мм, минимальная глубина корпуса KT 453 мм • Сторона монтажа: левая и правая Перед заказом: • Проверьте, что толщина боковины корпуса не превышает 16 мм для монтажной ширины EB 21. • Убедитесь, что глубина корпуса KT составляет не менее 453 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318286
- Выдвижение
- Полное
- Тип
- Скрытый монтаж
- Нагрузка
- 40 кг
- Класс нагрузки
- L (40 кг)
- Номинальная длина
- 450 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 440 mm
- Нагрузочная способность, кг
- 40 кг
- Монтажная ширина EB
- 23
- Расстояние между отверстиями b1
- 256 мм
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие полного выдвижения
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318286. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
