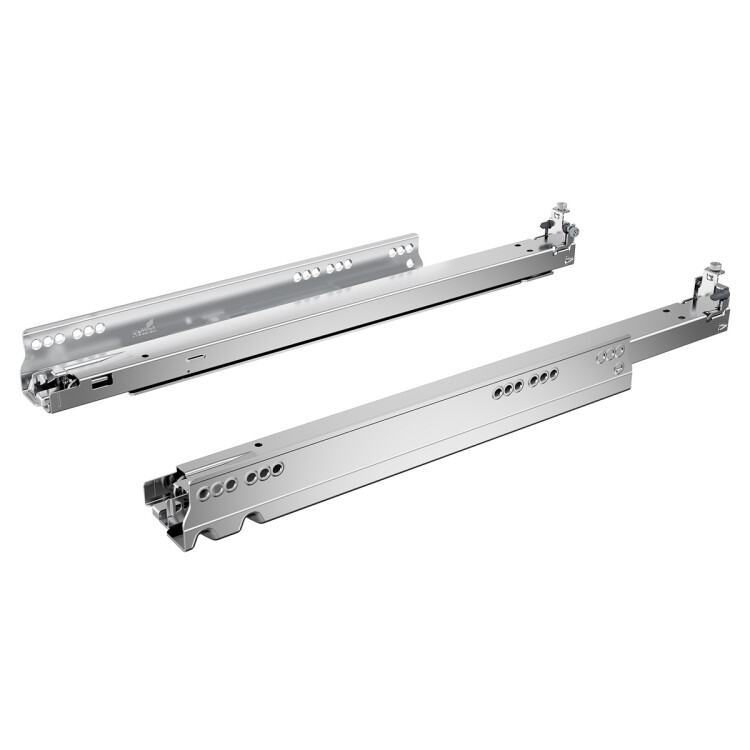

Модель Actro 5D L предназначена для ящиков с максимальной нагрузкой 40 кг. Номинальная длина изделия составляет 400 мм. Направляющие оборудованы демпфером Silent System для плавного закрытия. Тип монтажа — надвижной, стороны установки: левая и правая. Характеристики: • Максимальная нагрузка: 40 кг (класс L) • Номинальная длина: 400 мм • Тип монтажа: надвижной • Оснащение: демпфер Silent System Перед заказом: • Проверьте толщину боковины корпуса: для данной модели требуется EB 21 (до 16 мм). • Уточните минимальную глубину корпуса KT, которая составляет 403 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318284
- Сторона
- Левая
- Нагрузка
- 40 кг
- Класс нагрузки
- L (40 кг)
- Номинальная длина
- 400 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 390 mm
- Нагрузочная способность, кг
- 40 кг
- Монтажная ширина EB
- 23
- Расстояние между отверстиями b1
- 224 мм
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие полного выдвижения
- Тип монтажа
- надвижной монтаж
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318284. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
