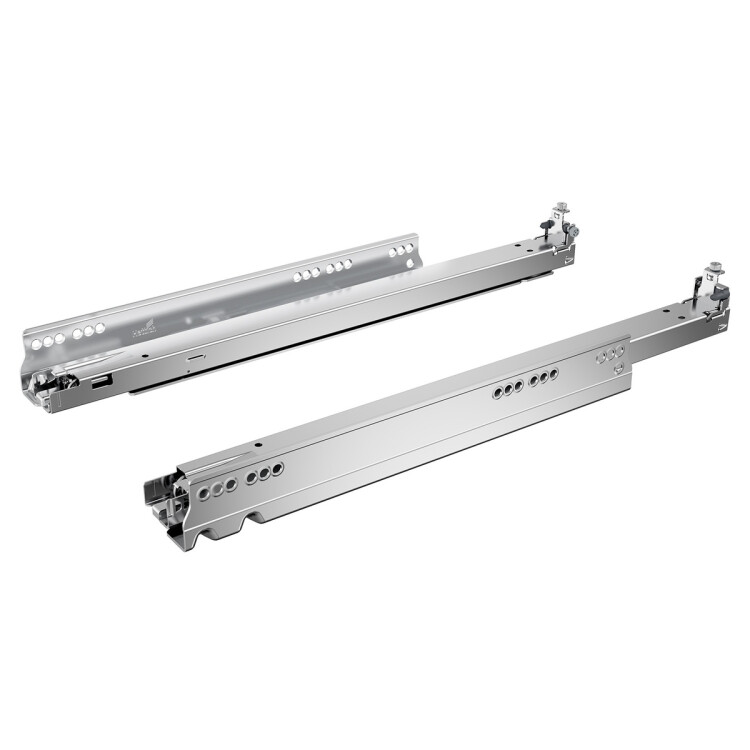

Направляющие скрытого монтажа серии Actro обеспечивают полное выдвижение ящика. Номинальная нагрузка составляет 40 кг, а номинальная длина изделия – 250 мм. Конструкция оснащена встроенным демпфером Silent System, который обеспечивает плавное доводчик без резких звуков. Модель рассчитана на ящик длиной 240 мм. Монтаж осуществляется надвижным способом. Минимальная глубина корпуса для установки не должна быть менее 253 мм. Артикул товара в системе каталога — 9318268. Характеристики: • Нагрузочная способность: 40 кг (класс L) • Номинальная длина: 250 мм • Длина ящика SKL: 240 мм • Тип монтажа: надвижной; расстояние между отверстиями b1: 160 мм • Обеспечивает скрытый вид и полное выдвижение ящика Перед заказом: • Убедитесь, что глубина корпуса вашего шкафа не меньше 253 мм перед установкой направляющих. • Проверьте, что толщина боковины корпуса соответствует значению EB 21 (не более 16 мм).
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318268
- Сторона
- Левая
- Нагрузка
- 40 кг
- Класс нагрузки
- L (40 кг)
- Номинальная длина
- 250 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 240 mm
- Нагрузочная способность, кг
- 40 кг
- Монтажная ширина EB
- 23
- Расстояние между отверстиями b1
- 160 мм
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие полного выдвижения
- Тип монтажа
- надвижной монтаж
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318268. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
