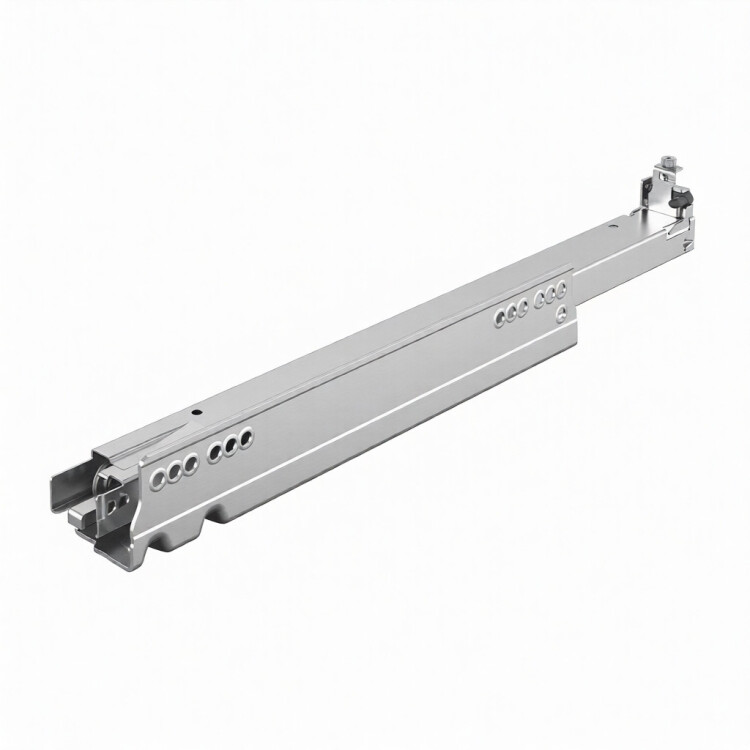

Направляющая серии Actro 5D для скрытого монтажа надвижного типа. Обеспечивает полное выдвижение ящика с демпфированием Silent System. Класс нагрузки L позволяет перемещать ящики массой до 40 кг. Номинальная длина 300 мм, монтажная ширина EB23. Предназначена для правого боковина. Характеристики: • Полное выдвижение • Демпфер Silent System • Нагрузка 40 кг • Длина 300 мм • Правая сторона Перед заказом: • Проверьте толщину боковины корпуса: для EB23 требуется ≤ 16 мм. • Уточните минимальную глубину корпуса: значение KT равно 303 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318240
- Выдвижение
- Полное
- Тип
- Скрытый монтаж
- Нагрузка
- 40 кг
- Сторона
- Правая
- Класс нагрузки
- L (40 кг)
- Номинальная длина
- 300 мм
- Cторона монтажа
- правый
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 290 mm
- Нагрузочная способность, кг
- 40 кг
- Монтажная ширина EB
- 23
- Расстояние между отверстиями b1
- 160 мм
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318240. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
