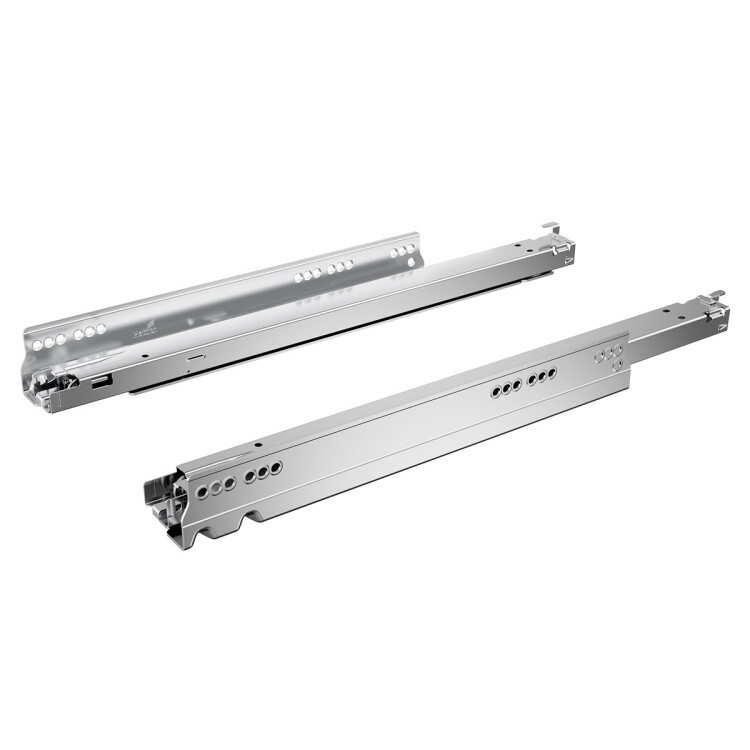

Направляющие полного выдвижения серии Actro с классом нагрузки XL (70 кг) и демпфером Silent System. Поддержка механизма push to open silent. Скрытый монтаж, длина 500 мм, материал сталь. Характеристики: • Полное выдвижение и скрытый монтаж • Класс нагрузки XL (70 кг) • Демпфер Silent System и push to open silent • Мин. монтажная глубина 503 мм Перед заказом: • Проверьте толщину боковой стенки: EB 21 предполагает ≤ 16 мм
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318216
- Выдвижение
- Полное
- Размер
- 500 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 70 кг
- Сторона
- Левая
- Класс нагрузки
- XL (70 кг)
- Номинальная длина
- 500 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Варианты
- компоненты
- Тип направляющей
- направляющие полного выдвижения
- Мин. монтажная глубина
- 503 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 21 (толщина боковины корпуса ≤ 16мм)
- Материал
- сталь
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318216. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
