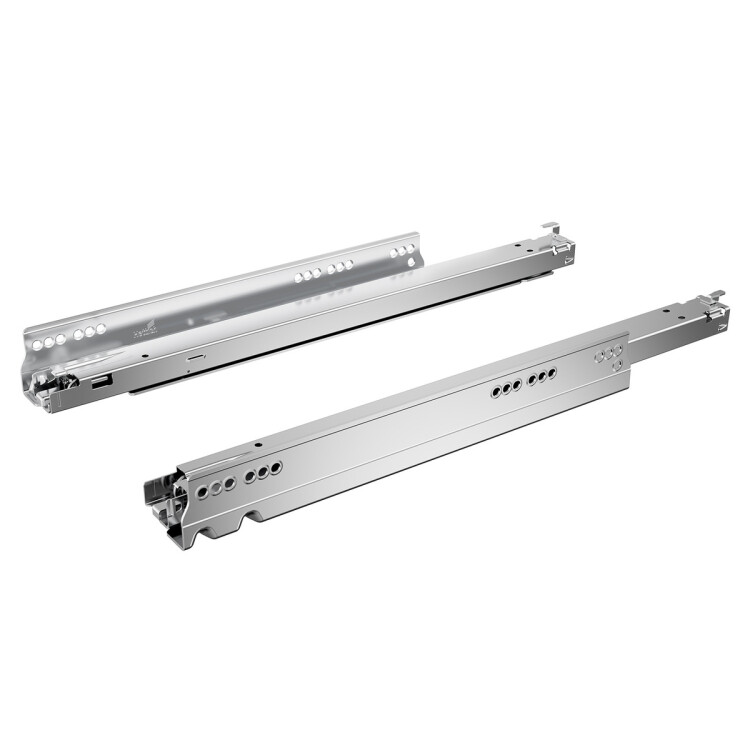

Направляющие Actro YOU серии Hettich обеспечивают полное выдвижение ящиков при максимальной нагрузке 40 кг. Встроенный демпфер Silent System обеспечивает плавное закрывание, а функция push to open позволяет открывать ящики без ручек. Конструкция предназначена для скрытого монтажа в корпуса со стенками толщиной до 16 мм. Минимальная монтажная глубина составляет 503 мм, а номинальная длина направляющих — 500 мм. Изделие изготовлено из стали. Характеристики: • Полное выдвижение ящика • Максимальная нагрузка: 40 кг • Функция push to open и демпфер Silent System • Номинальная длина: 500 мм • Материал: сталь Перед заказом: • Проверьте, что толщина боковых стенок корпуса не превышает 16 мм для данного варианта монтажа (EB 21). • Убедитесь, что минимальная монтажная глубина в вашей конструкции составляет не менее 503 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9318192
- Push to open
- Да
- Выдвижение
- Полное
- Тип
- Скрытый монтаж
- Нагрузка
- 40 кг
- Класс нагрузки
- L (40 кг)
- Номинальная длина
- 500 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Варианты
- компоненты
- Тип направляющей
- направляющие полного выдвижения
- Мин. монтажная глубина
- 503 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 21 (толщина боковины корпуса ≤ 16мм)
- Материал
- сталь
- Компоненты
- направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9318192. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
