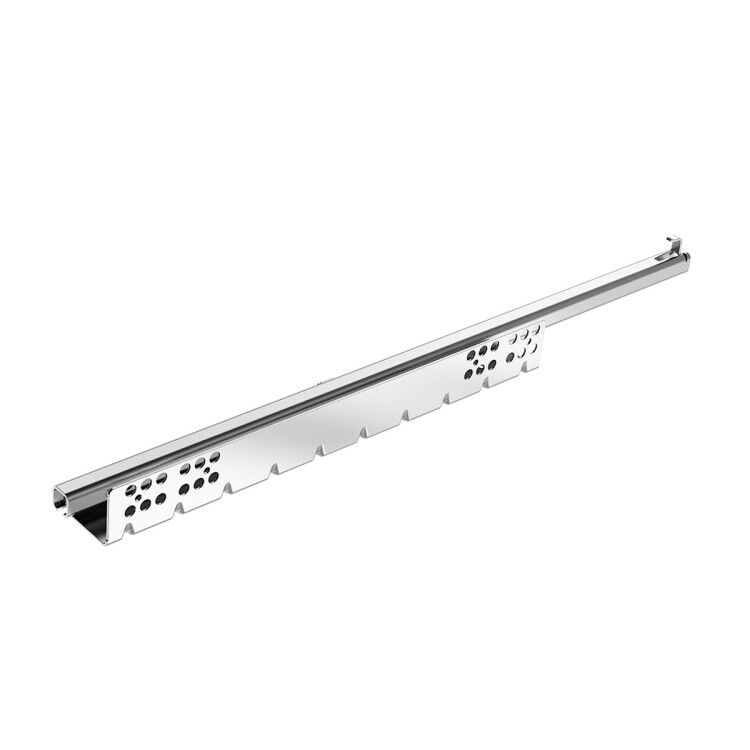

Направляющая Hettich Quadro 25 с функцией Push to open и встроенным доводчиком. Предназначена для частичного выдвижения ящиков длиной 550 мм. Максимальная нагрузка 25 кг. Монтаж на корпус EB 20 (толщина боковины до 16 мм). Является правосторонней. Минимальная глубина корпуса KT составляет 563 мм. Характеристики: • Выдвижение: частичное, с доводчиком • Механизм Push to open • Длина ящика SKL: 550 мм • Нагрузочная способность: 25 кг • Расстояние между отверстиями b1: 320 мм Перед заказом: • Убедитесь, что толщина боковины корпуса не превышает 16 мм (EB 20). • Проверьте глубину корпуса: минимум 563 мм (KT).
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9270538
- Push to open
- Да
- Выдвижение
- Частичное
- Доводчик
- Да
- Размер
- 550 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Длина ящика SKL
- 550 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 320 мм
- Номинальная длина
- 550 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9270538. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
