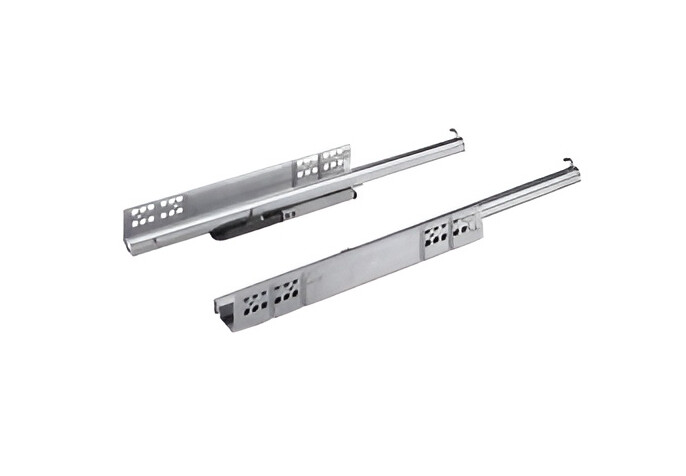

Направляющая Hettich Quadro SFP с механизмом Push to open и доводчиком. Рассчитана на ящики длиной 550 мм с частичным выдвижением. Номинальная нагрузка 25 кг. Предназначена для левостороннего монтажа на корпус EB 20 (толщина боковины до 16 мм). Минимальная глубина корпуса KT: 563 мм. Подходит для скрытых направляющих. Характеристики: • Набор: доводчик и Push to open • Длина ящика SKL: 550 мм • Класс нагрузки: 25 кг • Расстояние между отверстиями b1: 320 мм • Монтажная ширина EB 20 (боковина ≤ 16 мм) Перед заказом: • Проверьте толщину боковины корпуса, она должна быть не более 16 мм. • Минимальная требуемая глубина корпуса KT: 563 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9270537
- Push to open
- Да
- Выдвижение
- Частичное
- Доводчик
- Да
- Размер
- 550 мм
- Тип
- Скрытый монтаж
- Сторона
- Левая
- Длина ящика SKL
- 550 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 320 мм
- Номинальная длина
- 550 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9270537. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
