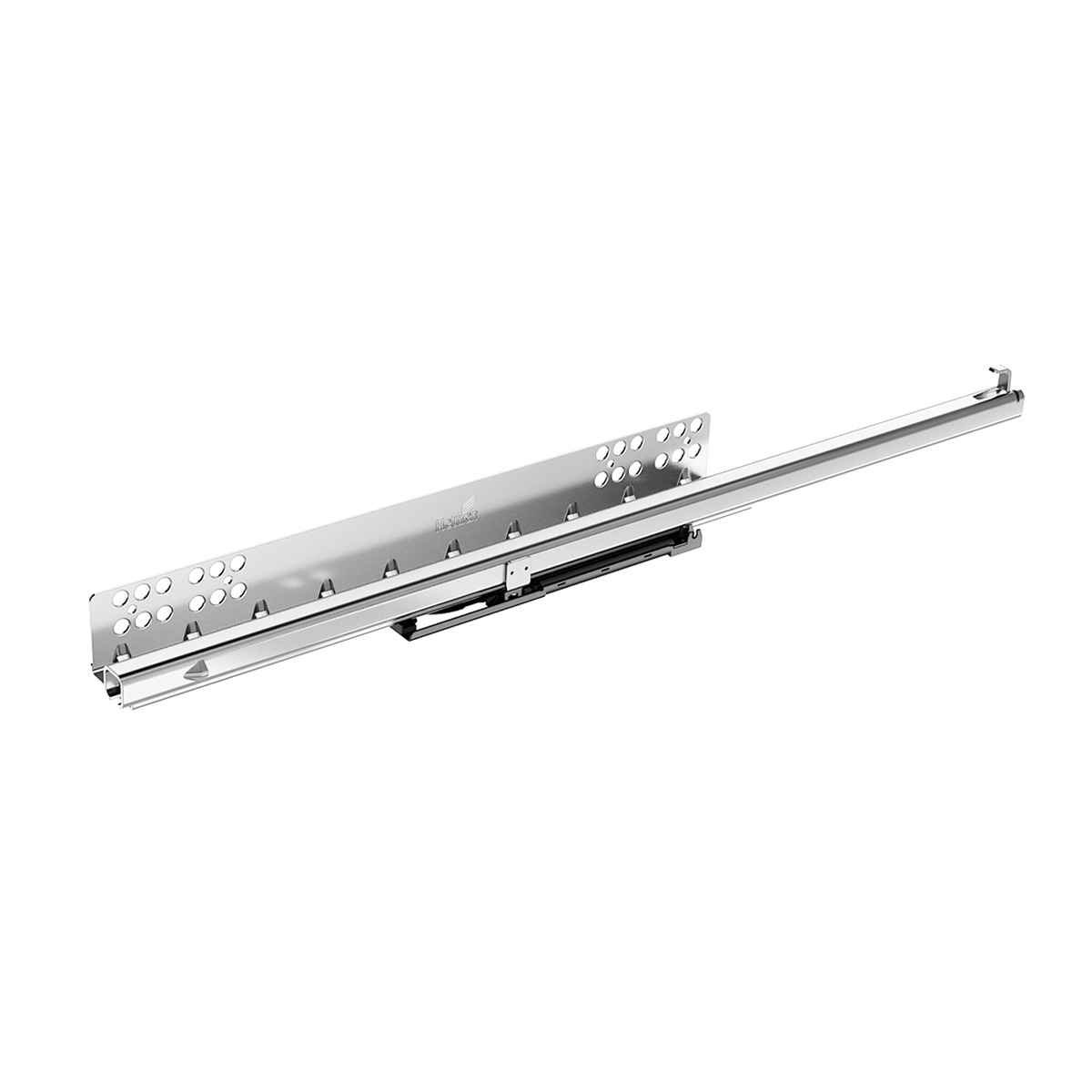

Направляющая частичного выдвижения серии Quadro от Hettich. Обеспечивает скрытый механизм выдвижения ящика с нагрузочной способностью 20 кг. Система открывания Push to Open позволяет открывать ящик нажатием без ручек. Монтаж осуществляется на корпус с минимальной глубиной 263 мм и толщиной боковины до 16 мм. Характеристики: • Тип монтажа: надвижной на боковину корпуса. • Расстояние между монтажными отверстиями b1: 160 мм. • Номинальная длина направляющей: 250 мм. • Сторона установки: левая. Перед заказом: • Проверьте толщину боковины корпуса: для этого варианта (EB 20) она должна быть не более 16 мм. • Убедитесь, что глубина корпуса соответствует минимуму 263 мм для корректного монтажа.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9270469
- Сторона
- Левая
- Нагрузка
- 20 кг
- Длина ящика SKL
- 250 mm
- Нагрузочная способность, кг
- 20 кг
- Расстояние между отверстиями b1
- 160 мм
- Номинальная длина
- 250 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
- Тип открывания/закрывания
- Push to open
- Класс нагрузки
- 25 кг
- Тип монтажа
- надвижной монтаж
- Минимальная глубина корпуса KT
- 263 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9270469. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
