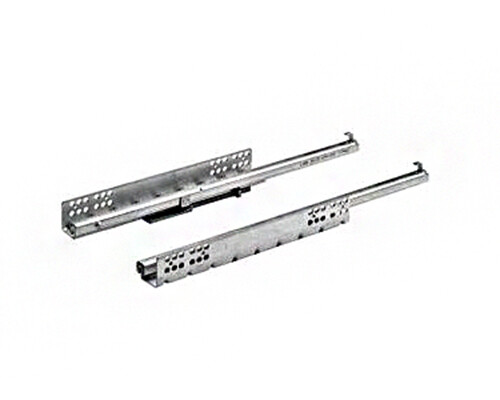

Левая скрытая направляющая частичного выдвижения из серии Quadro. Предназначена для монтажа в корпус мебели с минимальной глубиной от 363 мм. Максимальная нагрузка составляет 22 кг (класс нагрузки 25 кг). Оснащена доводчиком плавного закрывания. Характеристики: • Тип: скрытый монтаж, частичное выдвижение • Нагрузочная способность: 22 кг • Номинальная длина: 350 мм • Страна/Бренд: Hettich, серия Quadro • Наличие доводчика Перед заказом: • Проверьте глубину корпуса (KT) — не менее 363 мм • Уточните сторону монтажа: данный вариант — левый
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9264122
- Push to open
- Нет
- Выдвижение
- Частичное
- Доводчик
- Да
- Размер
- 350 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 22 кг
- Сторона
- Левая
- Длина ящика SKL
- 350 mm
- Нагрузочная способность, кг
- 22 кг
- Расстояние между отверстиями b1
- 192 мм
- Номинальная длина
- 350 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9264122. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
