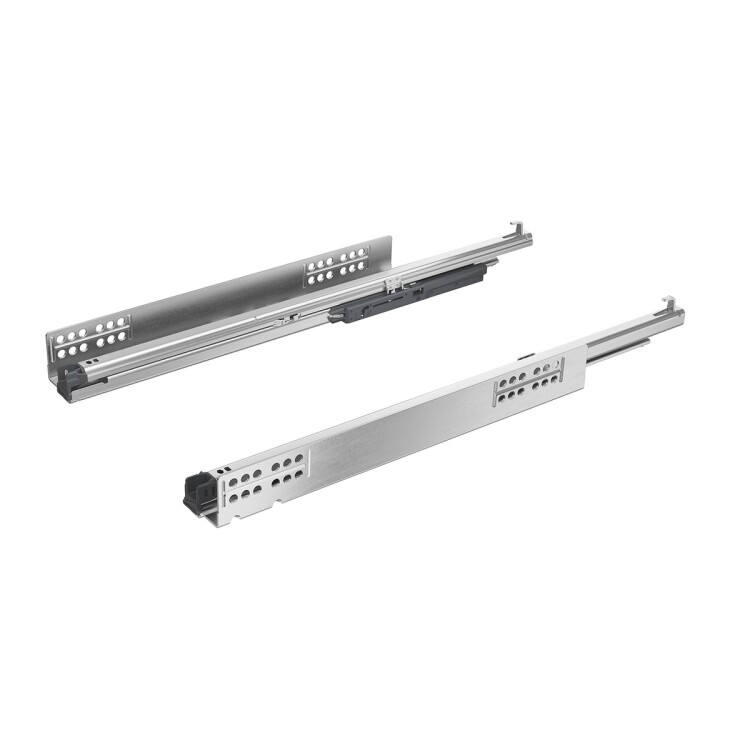

Направляющие полного выдвижения серии Quadro от Hettich. Модель V6 YOU XS рассчитана на нагрузку до 10 кг. Длина изделия 270 мм, тип монтажа — скрытый. Оснащены демпфером Silent System. Характеристики: • Полное выдвижение, скрытый монтаж • Нагрузка: 10 кг (класс XS) • Длина: 270 мм, длина ящика SKL 260 мм • Демпфер Silent System, push to open: да Перед заказом: • Убедитесь, что толщина боковины корпуса не превышает 16 мм (монтажная ширина EB 21). • Проверьте минимальную монтажную глубину: 273 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9256953
- Push to open
- Да
- Выдвижение
- Полное
- Размер
- 270 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 10 кг
- Сторона
- Левая
- Класс нагрузки
- XS (10 кг)
- Номинальная длина
- 270 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- демпфер Silent System совместимость с механизмом push to open silent
- Длина ящика SKL
- 260
- Нагрузочная способность, кг
- 10 кг
- Монтажная ширина EB
- 21
- Расстояние между отверстиями b1
- 160 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9256953. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
