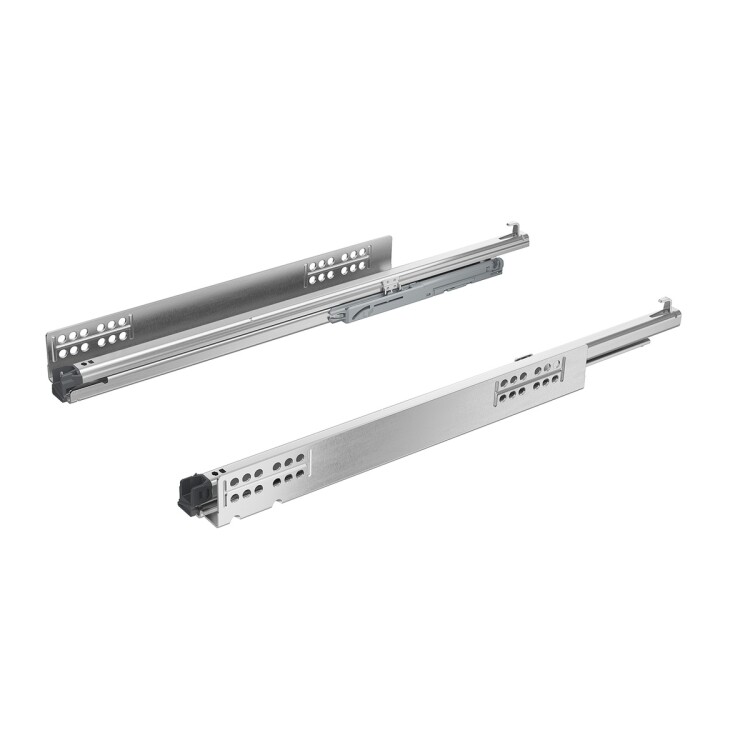

Направляющие Quadro V6 YOU предназначены для скрытого монтажа выдвижных ящиков с полным выдвижением. Интегрированный механизм Push to open обеспечивает бесшумное открывание и закрывание без ручек. Система рассчитана на номинальную длину 400 мм и класс нагрузки M (30 кг). Характеристики: • Полное выдвижение ящика со скрытым типом монтажа. • Встроенный механизм открывания и закрывания Push to open. • Номинальная длина 400 мм, класс нагрузки M (30 кг). • Монтажная ширина EB 21 мм, допустимая толщина боковины корпуса до 16 мм. Перед заказом: • Убедитесь, что толщина боковины корпуса соответствует требованиям EB 21 (до 16 мм). • Проверьте минимальную монтажную глубину 403 мм для корректной установки.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9256933
- Push to open
- Да
- Выдвижение
- Полное
- Размер
- 400 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 30 кг
- Класс нагрузки
- M (30 кг)
- Номинальная длина
- 400 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- Push to open
- Длина ящика SKL
- 390
- Нагрузочная способность, кг
- 25 кг
- Монтажная ширина EB
- 21
- Расстояние между отверстиями b1
- 224 мм
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9256933. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
