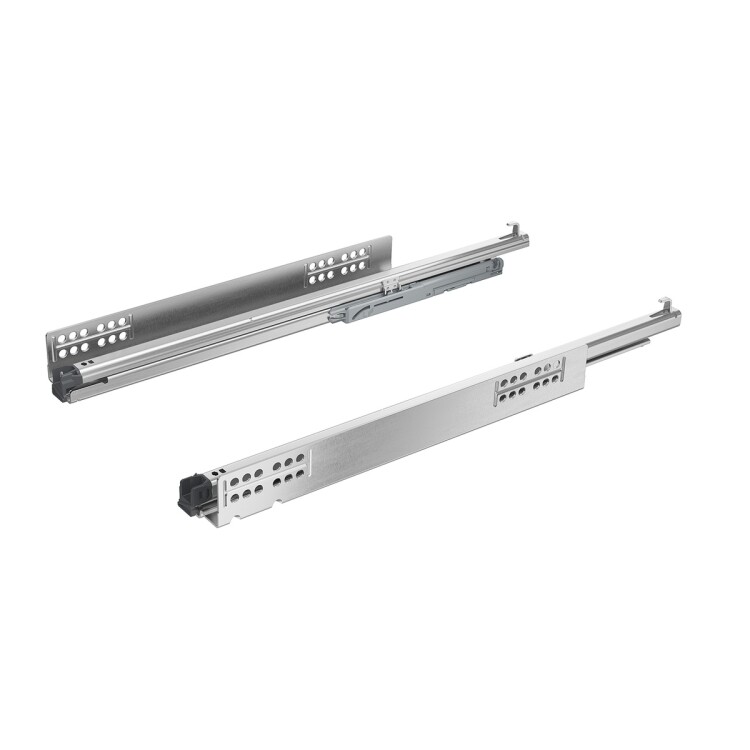

Комплект направляющих Hettich Quadro V6 YOU. Подходит для скрытого надвижного монтажа в корпус с толщиной боковины до 16 мм. Обеспечивает полное выдвижение и функцию Push to open. Номинальная длина 270 мм, минимальная монтажная глубина 273 мм, длина ящика SKL 260 мм. Характеристики: • Комплект: левая и правая направляющие. Скрытый монтаж. • Класс нагрузки M (30 кг), в комплектации 20 кг. Длина 270 мм. • Полное выдвижение с механизмом Push to open. • Монтажная ширина EB 21 (боковина ≤ 16 мм). Перед заказом: • Проверьте глубину ящика: SKL 260 мм, минимальная монтажная глубина корпуса 273 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9256928
- Push to open
- Да
- Выдвижение
- Полное
- Размер
- 270 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 20 кг
- Класс нагрузки
- M (30 кг)
- Номинальная длина
- 270 мм
- Cторона монтажа
- левая и правая
- Тип открывания/закрывания
- Push to open
- Длина ящика SKL
- 260
- Нагрузочная способность, кг
- 25 кг
- Монтажная ширина EB
- 21
- Расстояние между отверстиями b1
- 160 мм
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9256928. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
