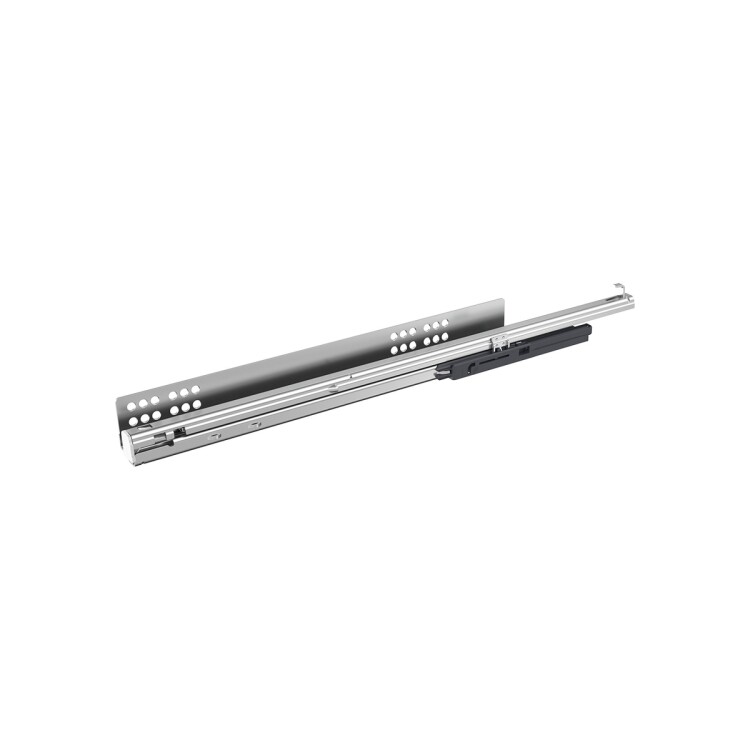

Скрытая мебельная фурнитура Hettich из стали с номинальной длиной 520 мм. Обеспечивает полное выдвижение ящика при нагрузке до 30 кг. Устанавливается на левую сторону корпуса с монтажной шириной EB 12,5 мм. Расстояние между отверстиями b1 составляет 256 мм. Характеристики: • Тип: скрытые направляющие полного выдвижения для механизма Push to open Silent. • Монтажная ширина EB 12,5 (для толщины стенки 16 мм), сторона монтажа — левая. • Номинальная длина направляющей — 520 мм. • Класс нагрузки: 30 кг. Материал: сталь. Перед заказом: • Перед заказом сверьте сторону установки (левая) и толщину стенки корпуса (16 мм). • Проверьте фактическую глубину ящика, чтобы она соответствовала длине 520 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9243731
- Сторона
- Левая
- Нагрузка
- 30 кг
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 12,5
- Расстояние между отверстиями b1
- 256 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 12,5 (толщина боковины корпуса 16 мм)
- Номинальная длина
- 520 мм
- Cторона монтажа
- левый
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open Silent
- Компоненты
- направляющие
- Варианты
- компоненты
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9243731. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
