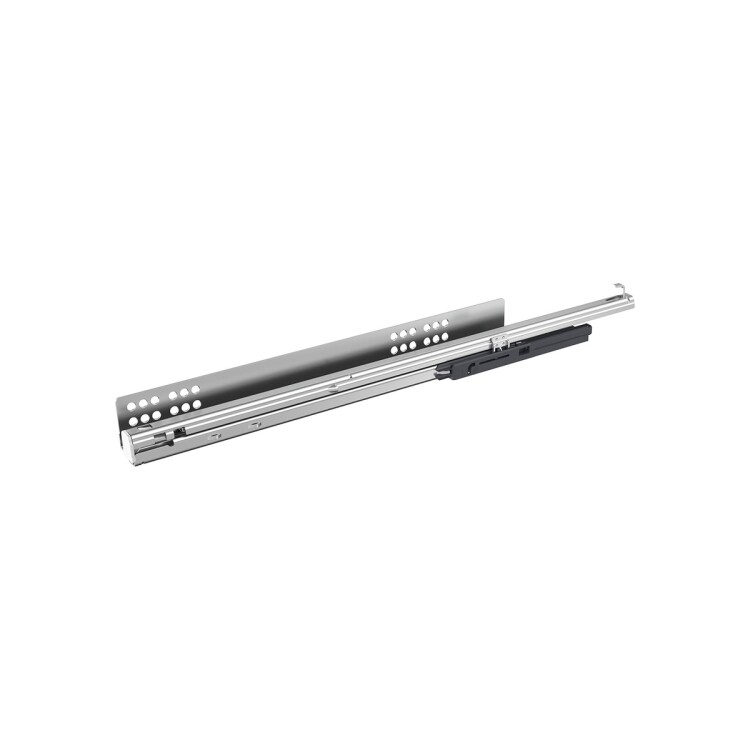

Скрытая направляющая полного выдвижения из серии Quadro для механизма Push to open Silent. Нагрузочная способность составляет 30 кг, материал изготовления — сталь. Предназначена для левой стороны монтажа. Монтажная ширина EB равна 12,5 при толщине боковины корпуса 16 мм. Номинальная длина 470 мм, расстояние между отверстиями b1 — 256 мм. Характеристики: • Тип: скрытые направляющие полного выдвижения • Нагрузочная способность: 30 кг • Сторона монтажа: левая • Материал: сталь • Функция открывания: Push to open Silent Перед заказом: • Проверьте толщину боковины корпуса: должна соответствовать EB 12,5 (толщина 16 мм). • Убедитесь в наличии места для монтажа: расстояние между отверстиями b1 составляет 256 мм.
Где используется
Кухни, шкафы, гардеробные и проектная мебель.
Что проверить
Размеры, материал, сторону монтажа и условия применения.
Что докупить
Совместимые детали выбирайте по карточке товара или в проверенной спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9243728
- Сторона
- Левая
- Нагрузка
- 30 кг
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 12,5
- Расстояние между отверстиями b1
- 256 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 12,5 (толщина боковины корпуса 16 мм)
- Номинальная длина
- 470 мм
- Cторона монтажа
- левый
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open Silent
- Компоненты
- направляющие
- Варианты
- компоненты
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9243728. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
