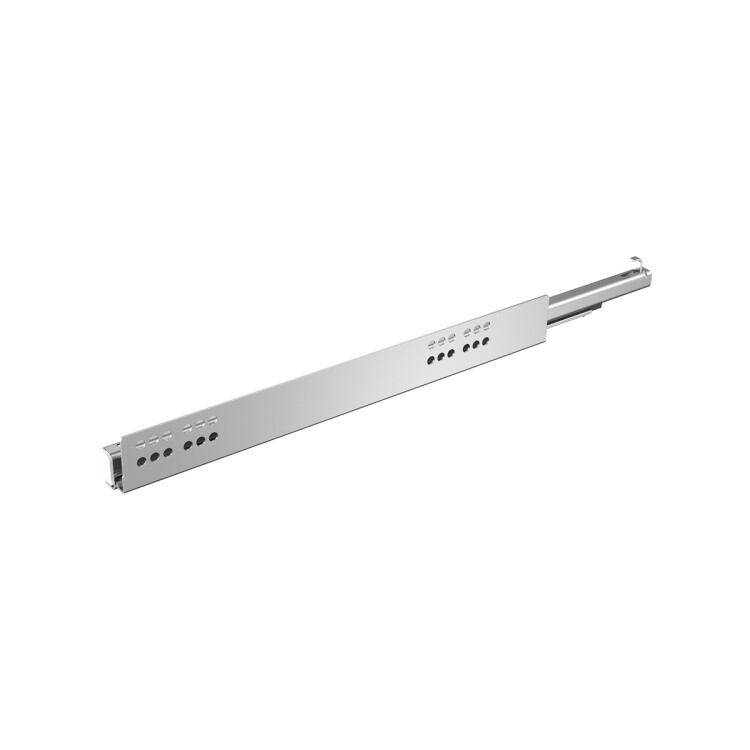

Промышленная направляющая Hettich Quadro V6 предназначена для скрытого монтажа ящиков с боковой стенкой толщиной 16 мм (EB 12,5). Обеспечивает полное выдвижение и рассчитана на нагрузку до 30 кг. Механизм оснащается демпфером Silent System для бесшумного закрытия. Это правый компонент системы, что необходимо учитывать при подборе комплекта. Характеристики: • Тип монтажа: скрытый, для боковин корпуса толщиной 16 мм. • Выдвижение: полное, длина номинальная 420 мм. • Грузоподъемность 30 кг, наличие демпфера Silent System. • Правая сторона монтажа, материал сталь. Перед заказом: • Проверьте толщину боковой стенки корпуса: она должна составлять 16 мм для данного типа EB 12,5. • Убедитесь в необходимости правого компонента и соответствии расстояния между отверстиями b1 (224 мм) вашему корпусу.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9208568
- Выдвижение
- Полное
- Размер
- 420 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 30 кг
- Сторона
- Правая
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 12,5
- Расстояние между отверстиями b1
- 224 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 12,5 (толщина боковины корпуса 16 мм)
- Номинальная длина
- 420 мм
- Cторона монтажа
- правый
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
- Тип направляющей
- направляющие полного выдвижения
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9208568. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
