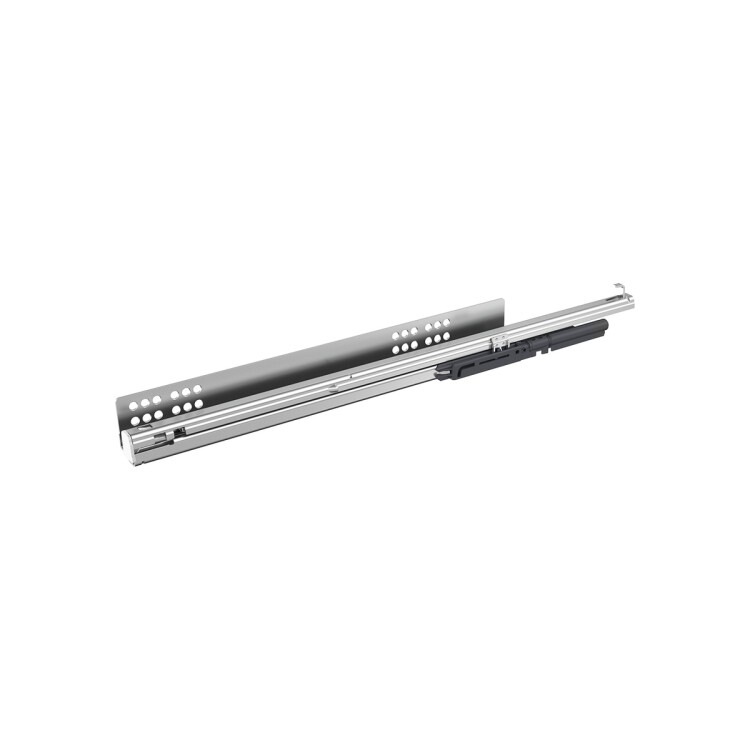

Бесшумная система Quadro V6 для скрытого монтажа выдвижных ящиков. Обеспечивает полное выдвижение с плавным доведением благодаря демпферу Silent System. Конструкция рассчитана на боковые стенки корпуса толщиной 16 мм (монтажная ширина EB 12,5). Характеристики: • Длина направляющей 420 мм, сторона монтажа левая. • Грузоподъемность составляет 30 кг. • Оборудованы доводчиком Silent System для бесшумного закрытия. • Материал корпуса — сталь. Перед заказом: • Проверьте толщину боковины корпуса: должно быть 16 мм (EB 12,5). • Убедитесь, что расстояние между отверстиями b1 соответствует 224 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9208567
- Выдвижение
- Полное
- Доводчик
- Да
- Размер
- 420 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 30 кг
- Сторона
- Левая
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 12,5
- Расстояние между отверстиями b1
- 224 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 12,5 (толщина боковины корпуса 16 мм)
- Номинальная длина
- 420 мм
- Cторона монтажа
- левый
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9208567. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
