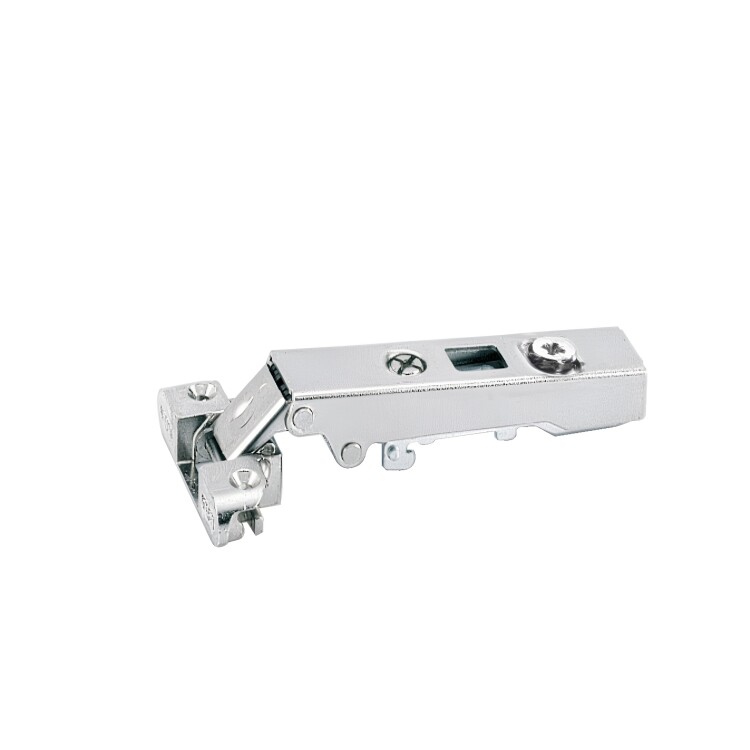

Петля Intermat 9936 для дверей с алюминиевой рамой шириной 19 мм. Накладная навеска с базой 13,5 мм и чашкой TA22. Угол открывания 95°, конструкция под 90°. Толщина двери строго 20 мм. Покрытие — цинк с никелем. Без встроенного демпфера Silent System. Регулировка наложения ±2 мм, глубины +2,5/-1,5 мм. Характеристики: • Для алюминиевых рам с профилем 19 мм, толщина двери 20 мм. • Чашка TA22, база 13,5 мм, угол открывания 95°. • Накладная навеска, монтаж под прикручивание. Покрытие: никель. • Регулировка: наложение ±2 мм, глубина +2,5/-1,5 мм. Перед заказом: • Убедитесь, что ширина алюминиевого профиля двери составляет 19 мм. • Проверьте толщину двери: она должна быть ровно 20 мм.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9155233
- Вид
- Накладная
- Цвет
- Сталь
- Угол открывания
- 95 градусов
- Вариант
- конструкция под 90°
- Тип двери
- дверь с алюминиевой рамой (ширина профиля 19 мм)
- Тип открывания/закрывания
- без встроенного демпфера Silent System
- Вариант навески двери
- накладная навеска
- Мин. толщина двери
- 20 мм
- Макс. толщина двери
- 20 мм
- Вариант чашки петли
- TA 22
- База
- 13,5 мм
- Тип монтажа
- под прикручивание
- Покрытие поверхности петли
- steel / die-cast zinc nickel plated
- Карта сверления
- TA 22
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9155233. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
