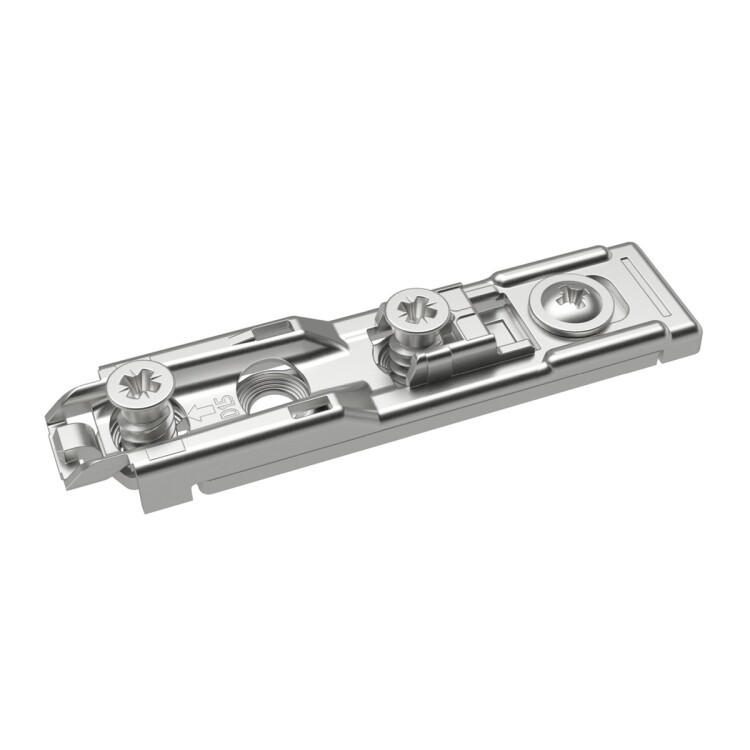

Монтажная планка линейная серии System 8099 предназначена для систем Sensys и Intermat. Модель имеет дистанцию 1,5 мм и межосевое расстояние LR 20 мм. Конструкция включает предустановленные евровинты и эксцентрик для регулировки по высоте. Планка изготовлена из стали с никелированной поверхностью. Допустимые варианты навески двери: накладная, на среднюю стенку, вкладная. Расстояние между отверстиями составляет не менее 32 мм. Диапазон эксцентриковой регулировки по высоте: от +2 до -2 мм. Характеристики: • Дистанция 1,5 мм, межосевое расстояние 20 мм • Материал: сталь, поверхность никелированная • Эксцентриковая регулировка по высоте: +2 / -2 мм • Монтаж с евровинтами ø 5 x 12 Перед заказом: • Убедитесь, что расстояние между отверстиями в столешнице или коробе не менее 32 мм. • Проверьте соответствие межосевого расстояния LR 20 мм вашим петлям.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9133874
- Цвет
- Никель
- Дистанция
- 1,5 мм
- Межосевое расстояние LR
- 20 мм
- Расстояние между отверстиями (мин)
- 32 мм
- Регулировка по высоте
- Эксцентриковая регулировка по высоте
- Диапазон регулировки
- + 2 мм / - 2 мм
- Материал
- сталь
- Поверхность
- никелированная
- Тип установки монтажных планок
- с евровинтами (ø 5 x 12)
- Вариант навески двери
- накладная навеска навеска на среднюю стенку вкладная навеска
- Тип монтажа
- с евровинтами
- Крепежное отверстие
- ø 5 x 12
- EAN
- 4023149170744
- Кол-во в упаковке
- 50 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9133874. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
